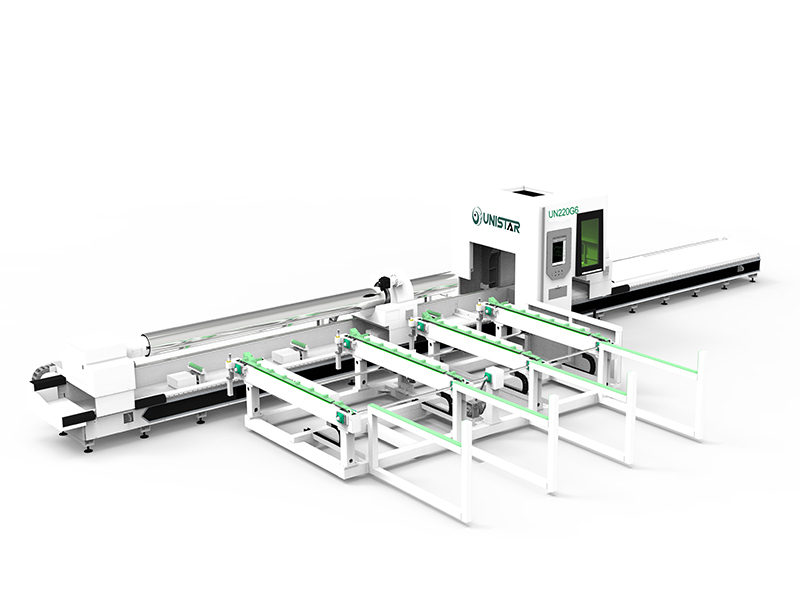

La machine de découpe de tuyaux laser à trois mandrins est principalement conçue pour la découpe de tubes épais et lourds et réalise une coupe de queue nulle, améliore l’utilisation des matériaux Elle avec deux mandrins pneumatiques Police et dos, un mandrin électrique au milieu, trois mandrins peuvent être serrés et coupés en même temps, la précision de coupe est élevée.
Qu’est-ce que la machine de découpe de tubes laser à fibre à trois mandrins ?
La machine de découpe de tuyaux laser à trois mandrins est principalement conçue pour la découpe de tubes épais et lourds et réalise une coupe de queue nulle, améliore l’utilisation des matériaux Elle avec deux mandrins pneumatiques Police et dos, un mandrin électrique au milieu, trois mandrins peuvent être serrés et coupés en même temps, la précision de coupe est élevée. Le mandrin a la fonction de centre auto-ajustable, qui peut réaliser un centrage et un serrage rapides, maintenir l’état horizontal du tuyau pendant le processus de coupe, le système a une fonction de recherche automatique des bords pour réduire la collision de la tête de coupe.
Le coupe-tube laser professionnel à trois mandrins est principalement utilisé pour les tuyaux carrés en métal, les tuyaux ronds, les tuyaux rectangulaires, les tuyaux ovales, les tuyaux de taille, les tuyaux en D, les tuyaux hexagonaux et autres coupes de tuyaux de forme spéciale, la troncature de tuyau de support, la coupe de trous, l’évidement, la forme de coupe.

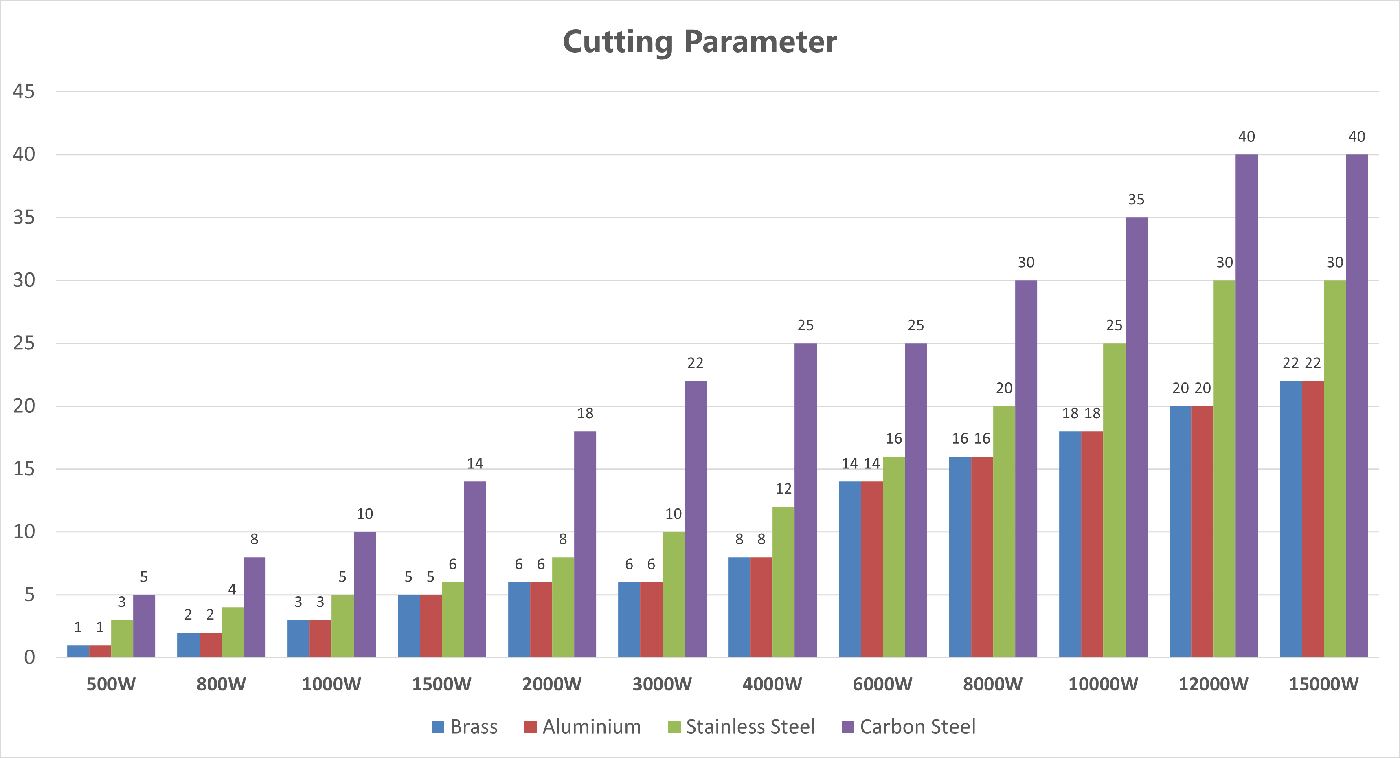

Le découpeur laser de tube à fibre peut équiper 1000W, 1500W, 2000W, 3000W, 4000W de puissance laser différente pour répondre aux différentes épaisseurs des coupes de tuyaux. La machine de découpe de tuyaux à trois mandrins peut également être équipée de fonctions de chargement et de déchargement automatiques pour améliorer l’efficacité de la coupe et gagner du temps.
Avantages du coupe-tube laser à fibre pour les travaux intensifs
✔ Le mandrin dispose d’une fonction centrale auto-ajustable pour un centrage et un serrage rapides.
Avec fonction de centrage automatique.
✔ Bibliothèque complète intégrée de paramètres de processus de coupe, avec interface de paramètres humanisée, selon le type de tuyau pour obtenir la technologie de traitement « réglage en un clic », le processus de production est plus intelligent et efficace
✔ L’alimentation et la coupe segmentées améliorent la précision de coupe.
✔ La structure à trois mandrins combinée à la fonction de double serrage du mandrin central peut aider à corriger l’auto-déformation des petits tuyaux et améliorer la précision de coupe.
✔ Capable d’atteindre zéro coupe de queue et d’améliorer le taux d’utilisation des matériaux
✔ Un dispositif de support auxiliaire servo avancé est adopté pour assurer un support efficace, empêcher l’affaissement des tuyaux et assurer la précision du traitement
✔ Découpe entièrement automatique à grande vitesse, répondant aux besoins de coupe de tubes ronds, de tubes carrés, de tubes rectangulaires et d’autres tuyaux de forme spéciale.
✔ Utilisation simple, pratique, faibles coûts d’entretien.
✔ Logiciel de programmation de coupe de tuyaux professionnel, prend en charge le traitement de l’acier d’angle, de l’acier à canaux, de l’acier en I et de la coupe de tuyaux façonnés, peut économiser efficacement des matériaux, améliorer l’efficacité de la coupe.
Caractéristiques de la machine de découpe de tubes laser
Source laser
● Adoptez la source laser de marque différente Raycus / Max / IPG, fournissez une puissance laser de 1kw à 12kw, et plus plus de 15kw, 20kw, 30kw.
● Il a une efficacité de conversion photoélectrique plus élevée, une consommation d’énergie plus faible et une qualité de faisceau supérieure. Les lasers à fibre sont compacts et prêts à l’emploi. Grâce à son mode de sortie laser flexible, il peut être facilement intégré à l’équipement du système

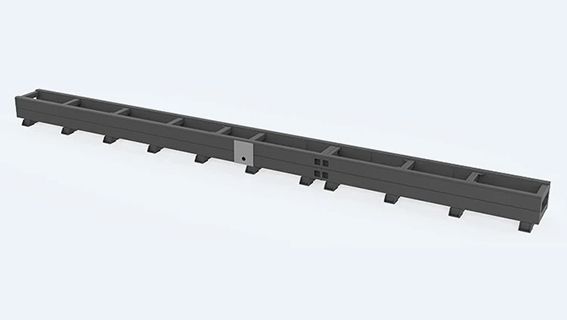

Tube en acier Découpeuse laser Banc de machine
Le lit d’épissure de tuyau à haute résistance est traité par revenu à haute température pour réduire les contraintes internes du lit et éviter la déformation, assurer la stabilité de la base de la machine pour une utilisation à long terme.

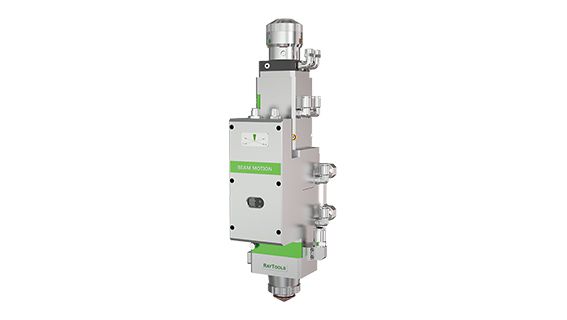

Tête laser Raytool
● Lentille de protection multiple : la collimation augmente la lentille de protection, protège efficacement la lentille de collimation ;
● Porte-miroir de type tiroir : Remplacement rapide et simple des lentilles de protection ;
● Haute adaptabilité : avec QBH et QD et d’autres interfaces à fibre, peut être adapté à une variété de lasers grand public

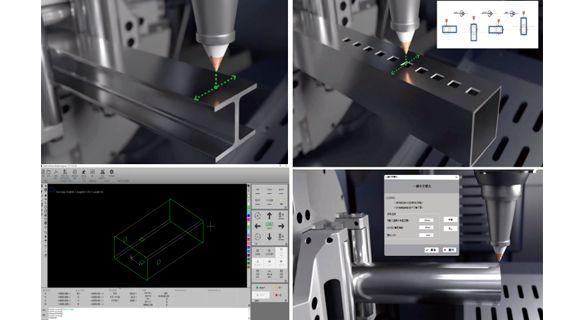

Systèmes Cypcut professionnels et logiciel d’imbrication TubesT
● Prend en charge la coupe de tubes carrés, de tubes ronds, de tubes ovales, d’acier L, d’acier de canal, de poutres en I et d’autres tuyaux en acier spéciaux
● Le centrage unilatéral peut résoudre efficacement le problème de la précision de la position du trou du tuyau et améliorer la précision de la distance du bord de la position du trou.

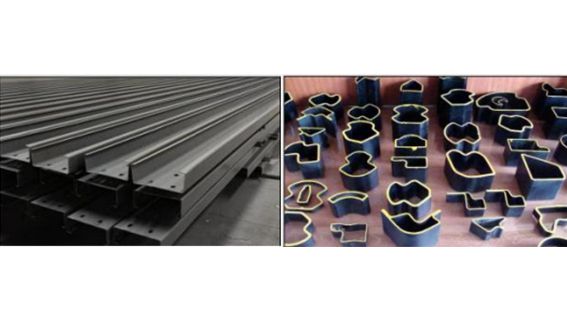

Prend en charge une variété de découpes d’acier de forme spéciale
Tels que la poutre en I, l’acier de canal, l’acier d’angle, le tube ovale, le tube en forme de taille, le tube polygonal, etc., et le centrage automatique peut également être effectué pour ces tuyaux de forme spéciale.
Pièces optionnelles (système de chargement automatique)
● Adoptez un contrôle avancé du moteur à grande vitesse, une alimentation manuelle, une alimentation automatique et un serrage automatique du tuyau pour répondre au positionnement automatique du tuyau
Fonction du centre
● L’alimentateur manuel automatique peut réaliser la position spécifiée sur l’autre tuyau et le tuyau rond, et réaliser l’autodétermination du centre du tuyau pour empêcher l’alimentation
Traiter le tuyau dans le mandrin décalé, ce qui endommage le mandrin
● La machine de chargement manuel automatique peut saisir les spécifications du matériau spécifiées dans l’interface de contrôle logiciel, et la machine de chargement peut ajuster automatiquement le matériau pour correspondre à la hauteur du matériau du tuyau, et peut assurer efficacement la fiabilité du support. La machine de chargement dispose d’un espacement de contrôle et d’un espacement de réglage flexibles pour s’adapter à différentes longueurs de chargement
Paramètre technique
| Modèle | UN-220G6 | UN-250G12 | UN-350G12 |
| Pouvoir | 2000W-6000W | 2000W-6000W | 2000W-6000W |
| Diamètre effectif de la coupe circulaire du tube | Φ15-230mm | Φ15-250mm | Φ15-350mm |
| Diamètre de coupe effectif du tuyau carré | □15 à 230 mm | □20-250 mm | □15 à 350 mm |
| Précision de positionnement | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Précision de positionnement répétée | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Vitesse de déplacement maximale | 110 m/min | 110 m/min | 80 m/min |
| Accélération maximale | 1,5 G | 1,5 G | 0,8 G |
| Laser Source | Raycus /Max/IPG | ||
| Tête laser | Raytool | ||
| Matériau de la queue | Zéro queue | ||
| Charge de mandrin | 300KG | 900KG | |
Affichage d’échantillons
Cornière en acier
Poutre en I
Tube rond
Tube carré
Tube de forme spéciale
Angle de biseau 0-45 degrés
Tube en aluminium
Laiton
Laiton
Où peut-on utiliser le coupe-tube laser à fibre
Automobile
Les machines de découpe laser de tubes sont utilisées pour produire des systèmes d’échappement et d’admission, des pièces structurelles et d’autres composants pour l’industrie automobile.
Aérospatial
L’industrie aérospatiale utilise ces machines pour créer des géométries complexes pour les pièces d’avion, y compris les châssis d’avion, les trains d’atterrissage et les composants de moteur.
Construction
Les machines professionnelles de découpe laser de tubes en acier sont utilisées dans l’industrie de la construction pour produire des pièces pour de grandes structures telles que des ponts, des tours et des bâtiments. Ils sont également utilisés pour créer des composants CVC, des rampes d’escalier et d’autres caractéristiques architecturales.
Médical
L’industrie médicale utilise un coupe-tube laser pour créer des composants de précision pour les outils, les implants et les dispositifs qui nécessitent une grande précision et un minimum d’invasivité.
Énergie
Les machines de découpe laser de tubes sont utilisées dans toute l’industrie de l’énergie, en particulier dans la production de panneaux solaires et d’éoliennes.
Mobilier
Ils sont également utilisés dans l’industrie du meuble pour produire des cadres, des pieds et d’autres composants métalliques pour les chaises, les tables et d’autres pièces.
Équipement sportif
L’industrie du sport utilise ces machines pour produire des tubes de cadre, des guidons et d’autres composants pour les vélos, les tondeuses à gazon et d’autres équipements sportifs.
Les machines de découpe de tubes laser à fibre offrent une précision, une vitesse et une flexibilité élevées, permettant à un large éventail d’industries de les utiliser pour produire des conceptions et des pièces complexes. Avec les progrès et les innovations technologiques continus, cette technologie devrait devenir plus accessible à un plus grand nombre d’industries.
