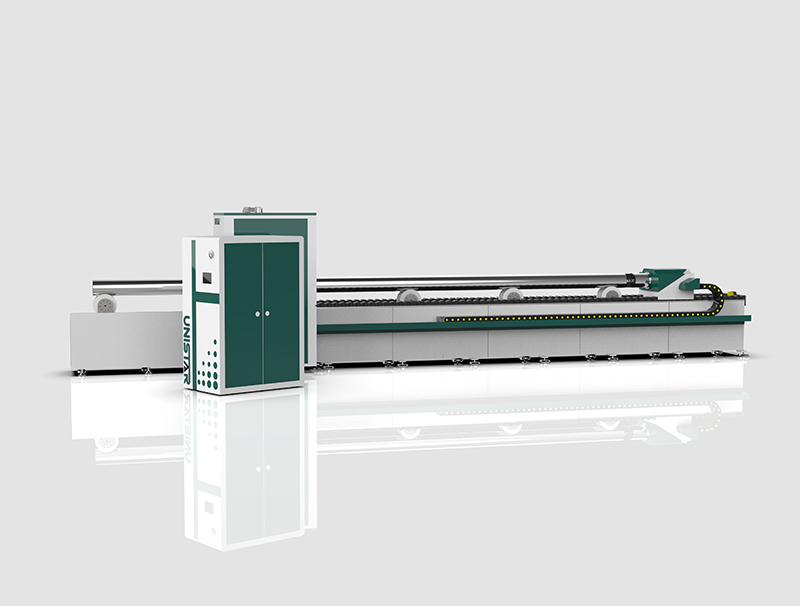

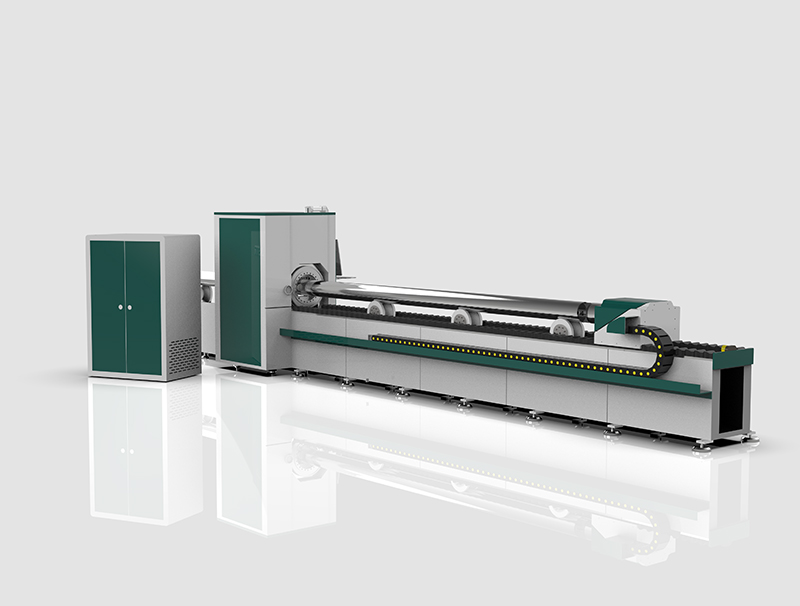

La machine de découpe de tubes laser en acier est une sorte de machine de découpe laser spécialement conçue pour couper des tubes et des tuyaux. Il est connu pour sa précision, son efficacité et sa rapidité. La machine utilise un laser à fibre pour couper des tubes et des tuyaux en divers matériaux tels que l’acier au carbone, l’acier inoxydable, l’aluminium, le laiton, l’acier allié, l’acier au silicium, l’acier à ressort, l’alliage d’aluminium, la plaque galvanisée, la plaque de zinc aluminisée.
Qu’est-ce qu’une machine de découpe laser pour tubes en acier ?
La machine de découpe de tubes laser en acier est une sorte de machine de découpe laser spécialement conçue pour couper des tubes et des tuyaux. Il est connu pour sa précision, son efficacité et sa rapidité. La machine utilise un laser à fibre pour couper des tubes et des tuyaux en divers matériaux tels que l’acier au carbone, l’acier inoxydable, l’aluminium, le laiton, l’acier allié, l’acier au silicium, l’acier à ressort, l’alliage d’aluminium, la plaque galvanisée, la plaque de zinc aluminisée.
La capacité de coupe de la machine dépend de l’épaisseur du tube ou du tuyau et du type de matériau. Cependant, il peut gérer une large gamme de diamètres de tubes, du petit au moyen au grand. Il est idéal pour couper des tubes et des tuyaux utilisés dans diverses industries, telles que l’automobile, l’aérospatiale, le médical et la construction.
Comment ça marche ?
La machine de découpe de tubes en fibre fonctionne sur le principe d’une lumière laser focalisée et intense. Il utilise un faisceau laser à fibre de haute puissance généré par un résonateur laser. Le faisceau laser est ensuite transmis à travers une série de miroirs, et le faisceau est focalisé à travers un mécanisme de lentille sur la surface du tube ou du tuyau.
Le faisceau laser focalisé crée une minuscule tache focale à la surface du tube, et la chaleur intense générée par le faisceau laser provoque une fusion et une évaporation rapides du matériau. Ce processus se poursuit jusqu’à ce que le faisceau laser traverse le tube, créant un bord de coupe net et précis.
Avantages de la découpeuse laser à fibre pour la découpe de tuyaux
1. Précision
La machine de découpe de tubes au laser offre une grande précision et exactitude dans la découpe grâce à son faisceau laser focalisé. Il offre une coupe lisse et nette sans bavures ni déformations.
2. Vitesse
La vitesse de la machine est l’un de ses avantages les plus importants. La machine de découpe de tuyaux au laser peut couper des tubes et des tuyaux en quelques secondes, ce qui en fait un processus incroyablement rapide et efficace par rapport aux méthodes de coupe traditionnelles.
3. Polyvalence
Le coupe-tube laser peut couper une large gamme de matériaux, tels que l’acier, l’aluminium, le laiton et le cuivre. Il peut également gérer une large gamme de diamètres de tubes, du petit au moyen en passant par le grand.
4. Rentable
C’est une option rentable en raison de sa précision et de son efficacité. Il réduit le gaspillage de matériaux et accélère le processus de production, ce qui permet de réaliser des économies sur les coûts de production.
5. Facile à utiliser
La machine est facile à utiliser, sans programmation ni configuration compliquée. Il peut être utilisé par une seule personne et ne nécessite aucun outil ou équipement supplémentaire.
La machine de découpe laser de tuyaux est une technologie innovante qui a révolutionné l’industrie de la découpe de tubes et de tuyaux. Il offre une précision, une vitesse et une efficacité élevées et peut traiter une large gamme de matériaux et de diamètres de tubes. La nature rentable et la facilité d’utilisation en font un excellent investissement pour les entreprises qui cherchent à augmenter leur productivité et leur rentabilité.
Combien coûte une machine de découpe laser à fibre de tube ?
Le coût du coupe-tube laser peut varier en fonction d’un certain nombre de facteurs, notamment la marque, la qualité, la puissance du laser et la taille. En moyenne, une machine de découpe de tubes laser peut coûter entre 10 000 $ et 100 000 $ ou plus.
Plus la machine est avancée, plus le coût sera élevé. Les modèles les plus chers peuvent être dotés de fonctionnalités supplémentaires telles que des systèmes d’alimentation automatiques, des trajectoires de coupe contrôlées par ordinateur et une technologie laser haut de gamme. Cependant, ces machines sont généralement conçues pour les grandes usines de fabrication qui ont une forte demande de coupe de précision.
Pour les petits magasins ou entreprises, une option moins coûteuse peut être plus pratique. Il existe une variété de machines de découpe de tuyaux laser de milieu de gamme disponibles sur le marché qui offrent une qualité et une fiabilité décentes à un prix plus abordable. Certaines de ces machines laser à tubes peuvent coûter entre 20 000 $ et 50 000 $, selon le modèle et les caractéristiques spécifiques.
Il est également important de prendre en compte les coûts à long terme associés à la possession d’une machine de découpe de tubes laser. Les coûts d’entretien et de réparation peuvent s’accumuler avec le temps, surtout si la machine est fortement utilisée. Il est essentiel de prendre en compte ces dépenses lors de l’évaluation du coût global de la machine.
En fin de compte, le coût d’une machine de découpe de tubes laser dépendra des besoins spécifiques de l’entreprise et du niveau de qualité et de précision requis pour le travail effectué. Il est important de faire des recherches et de comparer les prix et les caractéristiques avant de faire un achat final.
Garantie de qualité

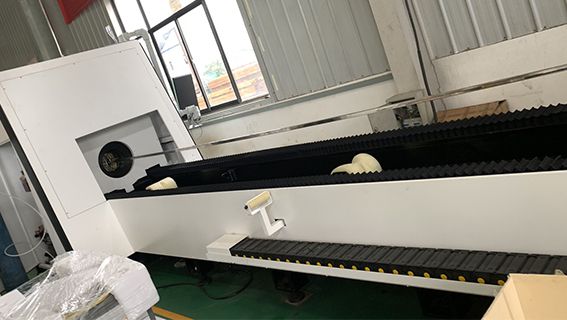

Banc de machine
● La structure de soudage de tuyau intégrée est vérifiée par analyse par éléments finis. Recuit pour éliminer les contraintes internes après la finition, mieux résoudre les contraintes causées par le soudage et le traitement, améliorant ainsi la rigidité et la stabilité de l’équipement, durée de vie plus longue
● Cadre de support de diamètre de réduction spécial, évite la déformation de l’affaissement du tuyau, améliore la précision de coupe et prolonge la durée de vie du mandrin, peut répondre à la coupe de la plupart des tuyaux, et la roue réductrice est gravée avec l’échelle de spécification du tuyau, selon la spécification du tuyau, le réglage de l’échelle correspondante de la roue réductrice peut être une opération simple et efficace
Mesure de la précision du guidage ferroviaire
Utilisez un instrument de mesure de haute précision pour la détection et l’analyse des données, détectez la rectitude et la planéité du rail de guidage et assurez la précision de l’installation

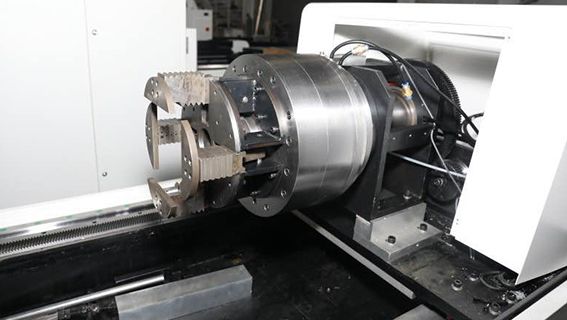

Deux mandrins pneumatiques
● Avec fonction centrale autorégulatrice.
● Les mandrins avant et arrière sont à engrenages et le couple de sortie de la transmission à engrenages droits 2M a une petite plage de fluctuation et une grande précision.
● La glissière arrière du mandrin est en alliage d’aluminium, à faible densité et légère, ce qui peut considérablement améliorer la vitesse de fonctionnement de l’axe Y

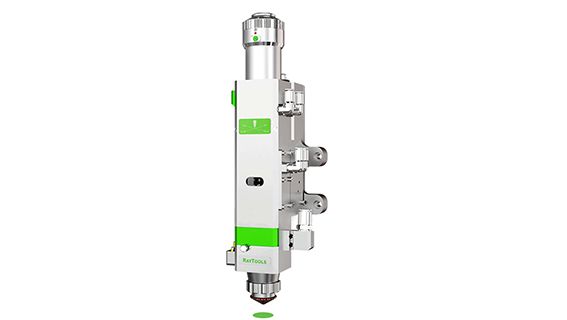

Tête laser Raytool
● Réglage de la mise au point de type bouton, réglage fin et plage réglable flexible de 10 ~ -15 mm, précision de réglage de 0,05 mm
● Un miroir de protection est ajouté au collimateur pour empêcher efficacement la poussière de tomber dans le collimateur et de causer des dommages
● Support à verre de type tiroir pour un remplacement facile

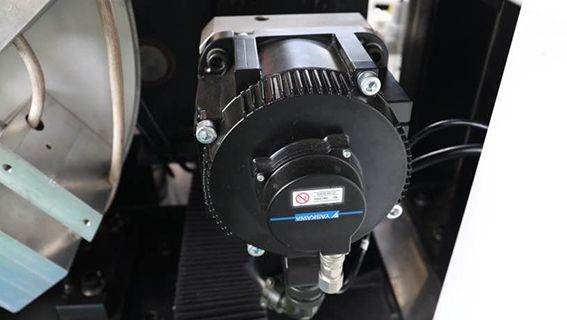

Moteur et pilotes
● Servomoteur et pilotes Yaskwa du Japon
● Le contrôle en boucle fermée de la position, de la vitesse et du couple est réalisé
● Les performances à grande vitesse sont bonnes, la vitesse nominale générale peut atteindre 2000 ~ 3000 tr / min
● Forte capacité anti-surcharge, peut supporter trois fois la charge de couple nominale.
● Le temps dynamique de l’accélération et de la décélération du moteur est court, généralement de quelques dizaines de millisecondes
Armoire de commande
Accessoires Schneider Electric, système de remplissage automatique d’huile

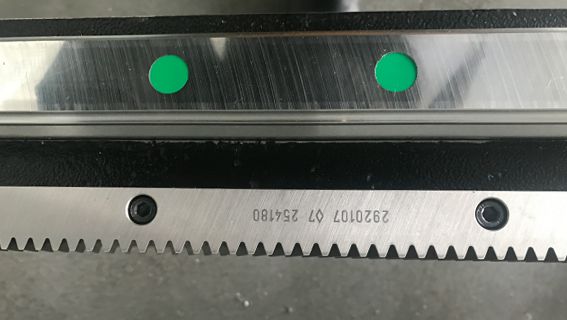

Guide de rail et crémaillère
● Guide de rail Taiwan HIWIN, a une haute précision, aucune déformation après une utilisation à long terme,
et longue durée de vie.
● La dureté de la crémaillère et du pignon hélicoïdal Taiwan YYC jusqu’à 60-65 degrés, après trempe au laser, n’endommagera pas les facteurs liés à la crémaillère, même en haute résistance, charge élevée sous un travail continu à grande vitesse, il n’y aura aucun problème de qualité

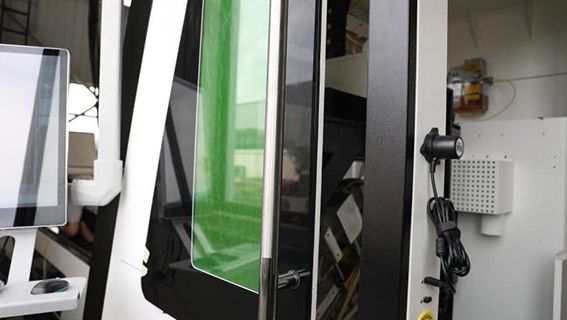

Couverture de protection entourée
● La forme de la machine-outil est conçue pour entourer la zone de coupe et est équipée d’un ventilateur d’aspiration pour décharger la coupe
● La coupe de fumée peut considérablement optimiser l’environnement de production et bloquer les faisceaux lumineux éblouissants et les feux de résidus pendant la coupe.
● Star splash assure la sécurité personnelle des opérateurs
Guide d’entretien de la machine de découpe laser pour tubes en acier
1. Gardez la machine propre : La poussière et autres particules de saleté peuvent s’accumuler dans diverses parties de la machine, ce qui peut entraîner des dommages. Un nettoyage régulier de la machine aidera à éviter que cela ne se produise. Utilisez un aspirateur ou de l’air comprimé pour éliminer la poussière et les particules de saleté de la machine.
2. Lubrifiez la machine : La lubrification des pièces mobiles de la machine est essentielle pour assurer un mouvement fluide et réduire la friction. Appliquez une lubrification sur les rails, les vis à billes et les autres pièces mobiles.
3. Vérifiez l’alignement de la machine : Un bon alignement de la machine est essentiel pour garantir des coupes précises. Vérifiez l’alignement du faisceau laser, de la tête de coupe et des autres composants de la machine pour vous assurer qu’ils sont correctement alignés.
4. Nettoyez régulièrement l’optique : L’optique joue un rôle essentiel dans la production de coupes précises. Garder l’optique propre peut augmenter la qualité de coupe et prolonger la durée de vie du tube laser. Utilisez un chiffon doux ou un coton-tige pour nettoyer les lentilles et les miroirs.
5. Surveillez le refroidisseur d’eau : Le refroidisseur d’eau est un composant essentiel de la machine de découpe laser car il empêche la surchauffe du tube laser. Surveillez régulièrement la température de l’eau de refroidissement et assurez-vous qu’elle est au bon niveau.
6. Remplacer les pièces usées : En cas d’usure des composants de la machine, remplacez-les immédiatement pour éviter d’autres dommages. Toutes les pièces usées, telles que la buse et la lentille de mise au point, entre autres, doivent être remplacées rapidement pour maintenir la qualité des coupes.
7. Opérateurs ferroviaires : Le bon fonctionnement de la machine de découpe laser de tubes en acier est crucial pour sa longévité. Une formation adéquate des opérateurs aidera à minimiser les erreurs humaines et à garantir que la machine est utilisée correctement.

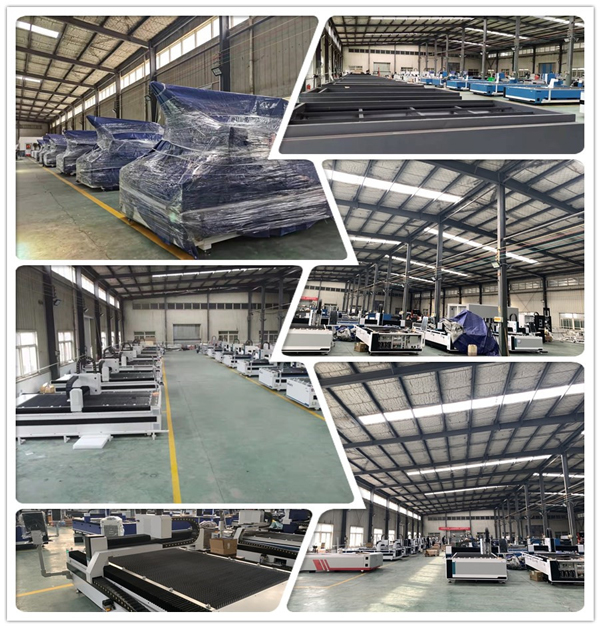

Visite de notre usine
L’atelier de production de Jinan UNISTAR Laser est une usine de fabrication pour la conception, l’assemblage et le test de machines de découpe laser de haute précision. Les ateliers comprennent généralement une variété de postes de travail tels que la conception et l’ingénierie, la fabrication et le soudage, l’assemblage et les tests, et le contrôle de la qualité.

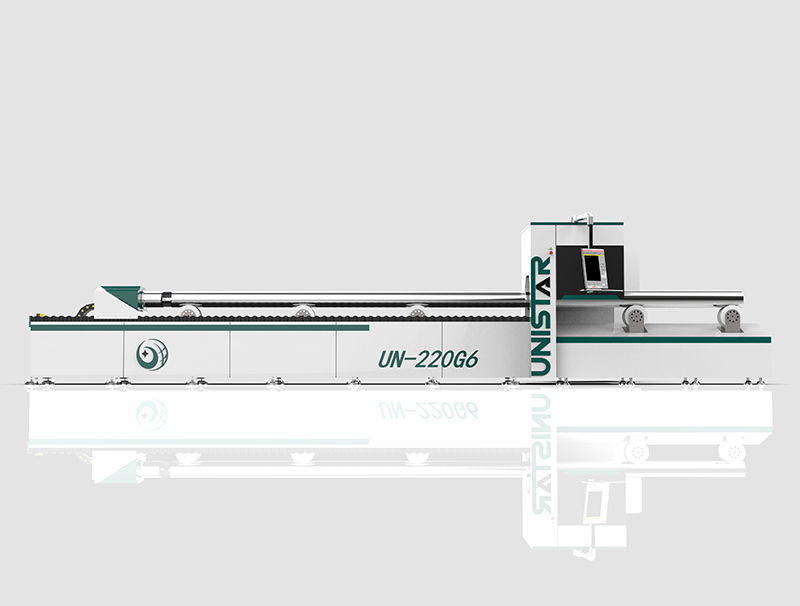

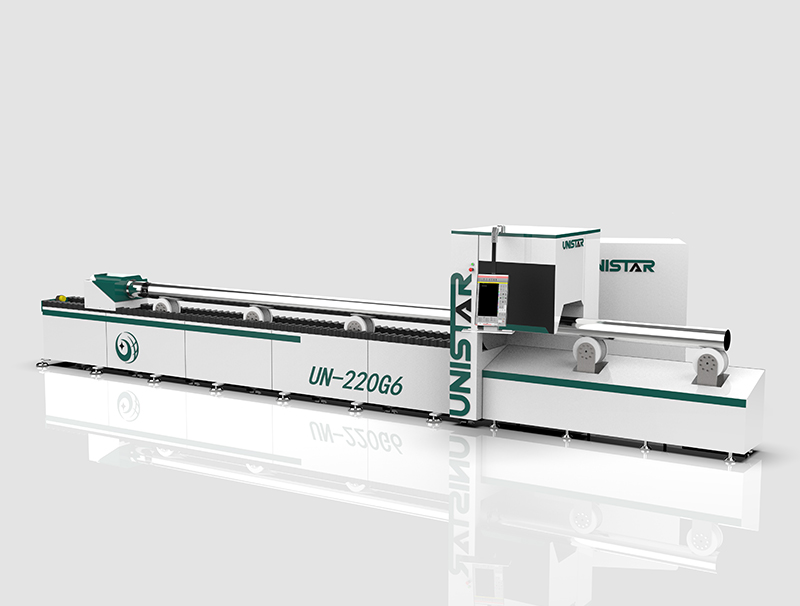

Paramètre de la machine de découpe laser de tube
| Modèle | UN-220G6 | UN-250G12 | UN-350G12 |
| Pouvoir | 2000W-6000W | 2000W-6000W | 2000W-6000W |
| Diamètre effectif de la coupe circulaire du tube | Φ15-230mm | Φ15-250mm | Φ15-350mm |
| Diamètre de coupe effectif du tuyau carré | □15 à 230 mm | □20-250 mm | □15 à 350 mm |
| Précision de positionnement | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Précision de positionnement répétée | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Vitesse de déplacement maximale | 110 m/min | 110 m/min | 80 m/min |
| Accélération maximale | 1,5 G | 1,5 G | 0,8 G |
| Laser Source | Raycus /Max/IPG | ||
| Tête laser | Raytool | ||
| Matériau de la queue | Zéro queue | ||
| Charge de mandrin | 300KG | 900KG | |

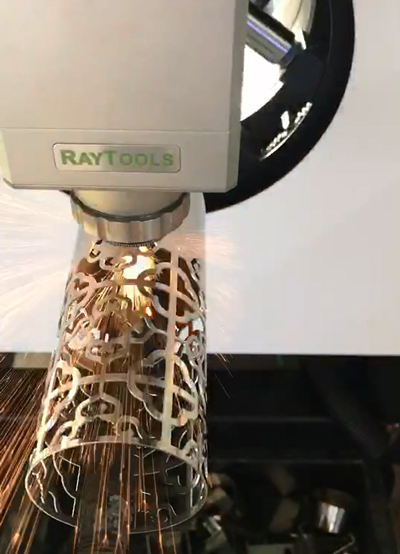

Échantillons de coupe-tubes laser CNC
Processus de production strict
La production d’équipements laser Jinan UNISTAR contrôle strictement chaque détail de production, l’assemblage et la mise en service par des tests et un étalonnage d’instruments de précision, afin de garantir la précision et la stabilité de la machine

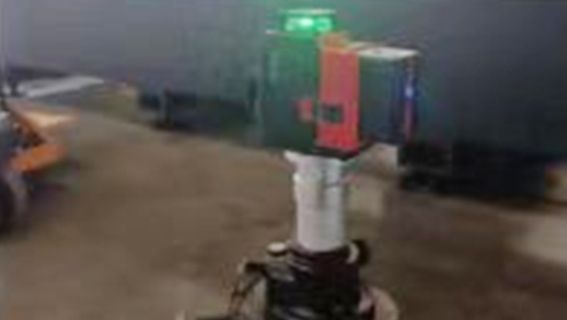

Installez le pied de base du lit
Régler la hauteur du pied de base
en fonction du résultat du test du niveau laser pour assurer la précision de l’installation ultérieure

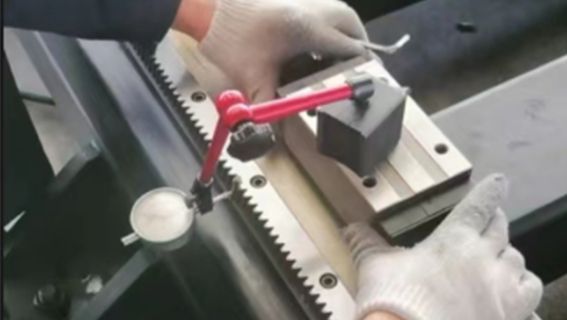

Installation du rail de guidage
Utilisation du collimateur automatique photoélectrique pour détecter la rectitude et la planéité du rail de guidage, afin de s’assurer que la valeur de détection se situe dans la plage standard

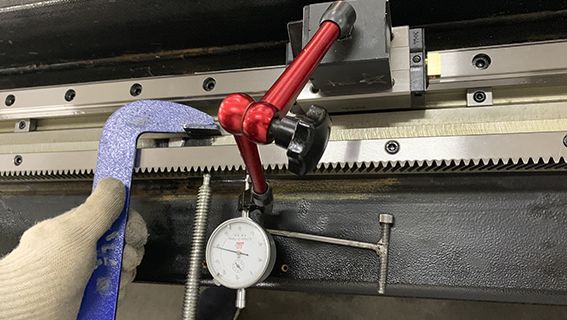

Réglage du rack
Chaque trou de vis est marqué, les petites entreprises ne composent pas le compteur ou ne composent pas le compteur de plusieurs mètres, la position relative du rail de guidage et du rack est fixée par la tige de mesure et la position multipoint est captée, et les statistiques et l’analyse des données sont effectuées après que la distance soit détectée par l’indicateur à cadran pour s’assurer que les deux sont parallèles

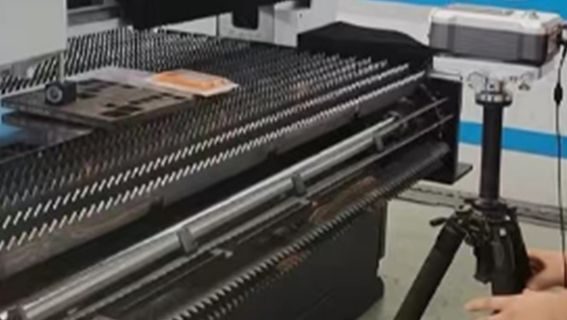

Détection de la précision de positionnement
L’erreur de rectitude et de verticalité mesurée par interféromètre laser est d’un micron.
Testez la précision de positionnement de l’axe X.Y pour garantir la précision de fonctionnement de l’ensemble de la machine

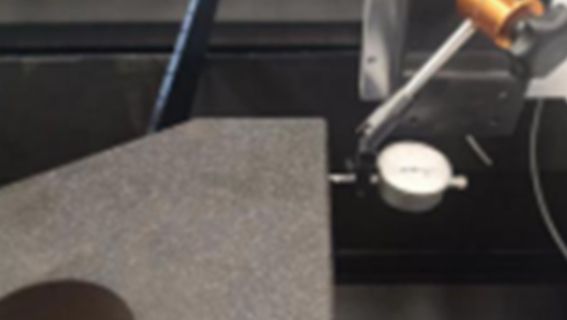

Détection de verticalité
Après l’installation de la poutre, le test de coaxialité est effectué en utilisant la méthode de mesure des coordonnées pour s’assurer de la perpendicularité relative des axes Z, Y et Z

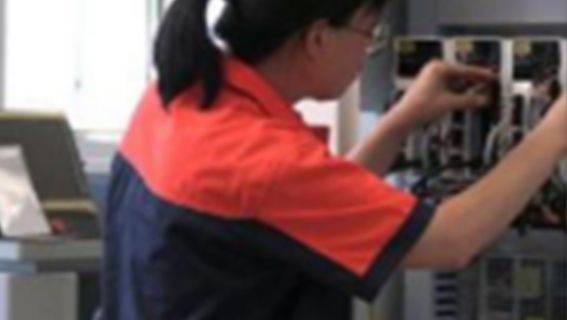

Assemblage de circuits électriques
Disposition raisonnable, séparation électrique forte et faible, pour assurer la stabilité du produit, entretien facile et forte capacité anti-interférence, chaque composant électrique a une définition et une marque, facile à entretenir ultérieurement

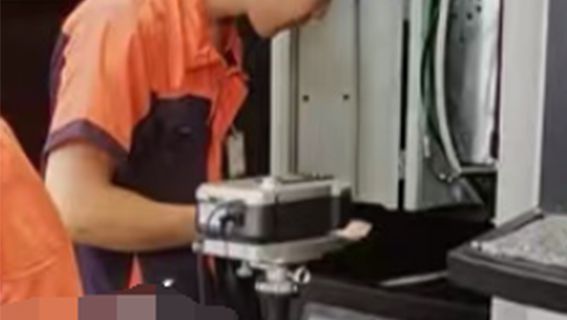

Contrôle qualité de l’ensemble de la machine
Test du wattmètre laser. Assurez-vous que la puissance de sortie du laser se situe dans la plage spécifiée
Service après-vente
Soutien technologique
Nous enverrons notre ingénieur chez les clients pour aider à installer, tester la machine et former les techniciens des clients, notre ingénieur restera chez les clients pendant 5 à 7 jours, les clients doivent payer les billets d’avion aller-retour / hôtels / frais de nourriture / frais de visa pour notre ingénieur. Les frais de formation sont d’environ 150 USD par jour.
Soutien à l’exposition
Si nos agents ont besoin d’une assistance technique à leur exposition, notre ingénieur se rendra à votre salon et travaillera ensemble, les clients doivent payer les billets d’avion aller-retour/les hôtels/les frais de nourriture/
Service en ligne 24 heures sur 24
Les techniciens des clients peuvent rester en contact avec notre ingénieur à tout moment, via wechat / whatsapp / téléphone portable ou par e-mail, notre ingénieur vous aidera à résoudre vos problèmes dès que possible.
FAQ
Q1 : Comment choisir une machine de découpe laser pour tubes
A 2 : Lors du choix d’une machine de découpe laser de tubes, il est crucial de prendre en compte des facteurs tels que la compatibilité des types de matériaux, les dimensions des tubes, les vitesses de découpe laser, l’épaisseur maximale et la puissance de sortie. En évaluant soigneusement ces aspects, vous pouvez vous assurer que l’équipement que vous avez choisi répond à vos besoins de traitement spécifiques.
Q2 : Comment installer et faire fonctionner la découpeuse laser de tubes ?
A2 : Nous avons des instructions de guide d’installation de coupe-tube laser et un dessin schématique également avec une vidéo d’installation et d’utilisation pour votre référence. Si le client a besoin d’une formation d’ingénieur, nous pouvons offrir un service d’installation et de formation à l’étranger
Q3 : Comment puis-je faire si la machine tombe mal ?
A3 : Nous avons un service en ligne de technicien, toute question ou problème peut nous contacter, nous résoudrons votre problème dans les 24 heures
Q4 : Puis-je couper n’importe quel métal avec la découpe laser de tubes
A4 : Parmi les métaux indiqués pour la découpe de tubes au laser à fibre figurent :
Fer, Acier, Acier galvanisé, Acier inoxydable,
Aluminium, laiton, cuivre, titane.
Q5 : Combien de temps dure un tube de découpe laser ?
R5 : L’équipement laser à fibre est conçu pour durer plus d’une décennie. En raison de la durée de vie de l’équipement laser allant jusqu’à 100 000 heures ou plus. Un entretien régulier est nécessaire pour les machines de découpe laser de tuyaux
Q6 : Quelle est votre solution pour la découpe de tubes ? Puis-je couper un tube avec la machine laser ?
A6 : Nous produisons une machine de découpe laser à fibre de tube professionnelle, ainsi que la découpeuse laser de tôle et de tube. Pour lequel choisir, cela dépend de la taille du matériau, du diamètre, du type tel que la poutre en H ou la barre en T, etc. Le client nous fait part de ses demandes, nous vous proposerons la meilleure solution.
Q7 : Combien de temps dure le délai de livraison ?
R7 : Pour les machines standard, cela prend généralement environ 15 jours. Pour les machines personnalisées, selon les exigences de configuration détaillées du client, la date de production générale est d’environ 25 jours.
Q8 : Quel est le mode de paiement du coupe-tube métallique laser ?
A8 : T/T
L/C à vue
Alibaba Assurance-crédit,
Carte de crédit
Paybal
Q9 : Combien coûte un coupe-tube laser par heure
R9 : Les coûts d’exploitation des lasers à fibre varient généralement entre 1 et 3 $ de l’heure, selon ce qui est inclus dans ces coûts.
Q10 : Quelle est la durée de la garantie de la machine ?
A10 : 3 ans, le générateur laser est de 2 ans, pendant la période de garantie, nous remplacerons
Pièces cassées
