Le principe de fonctionnement de la machine de découpe laser de tuyaux est similaire à celui de la machine de découpe de plaques laser, qui utilise un faisceau haute densité pour le traitement thermique local du matériau afin d’atteindre l’objectif de découpe et de poinçonnage.

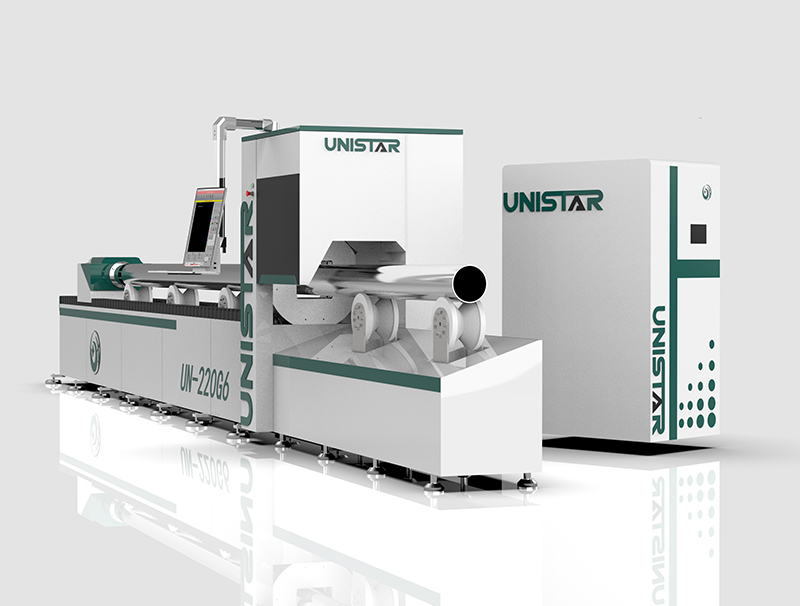

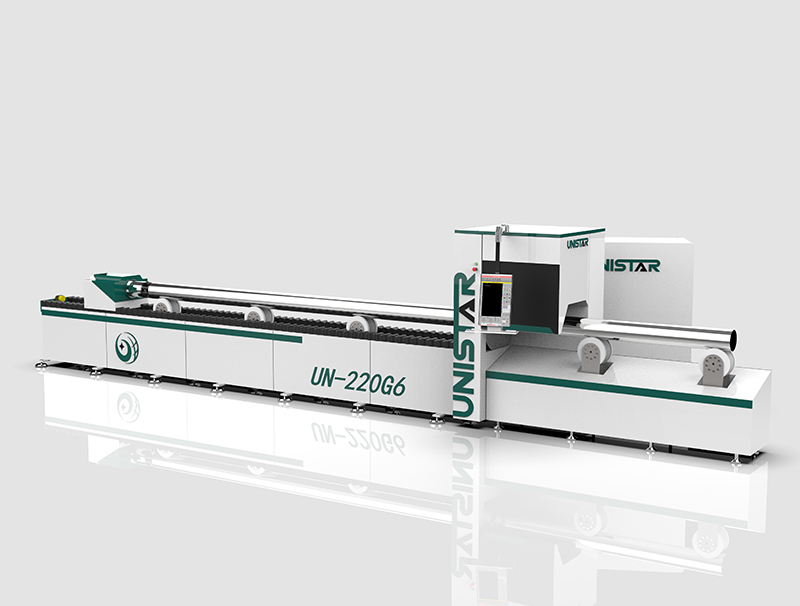

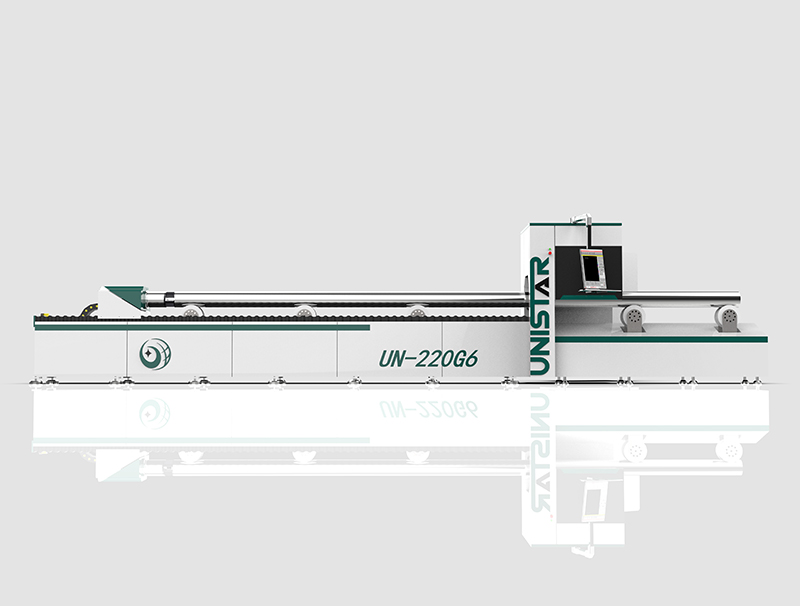

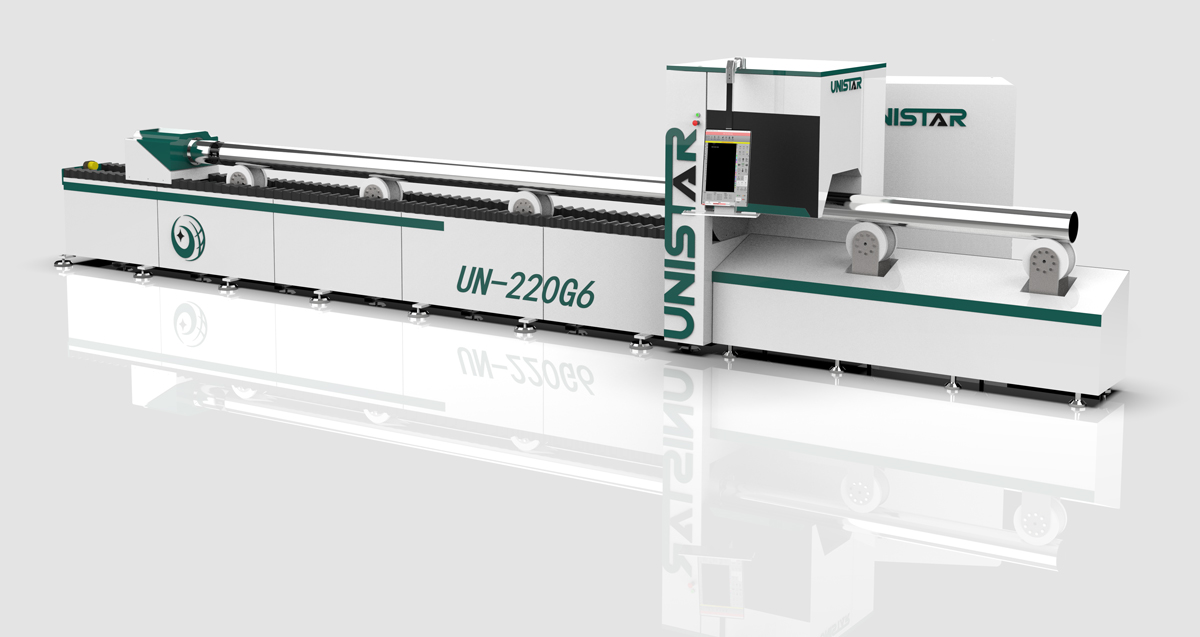

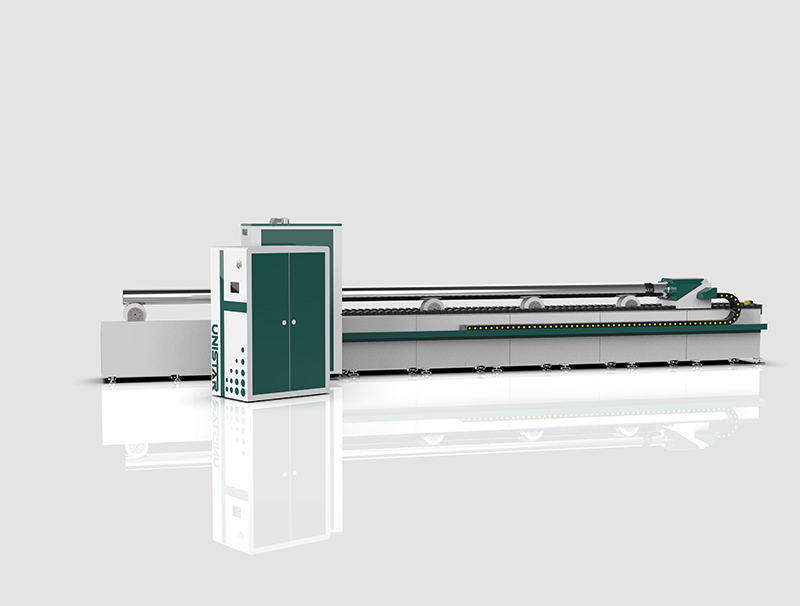

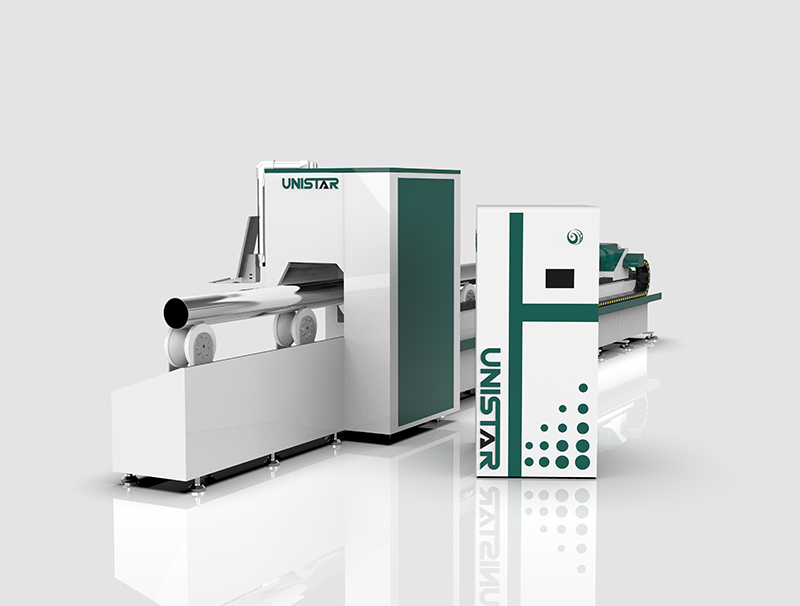

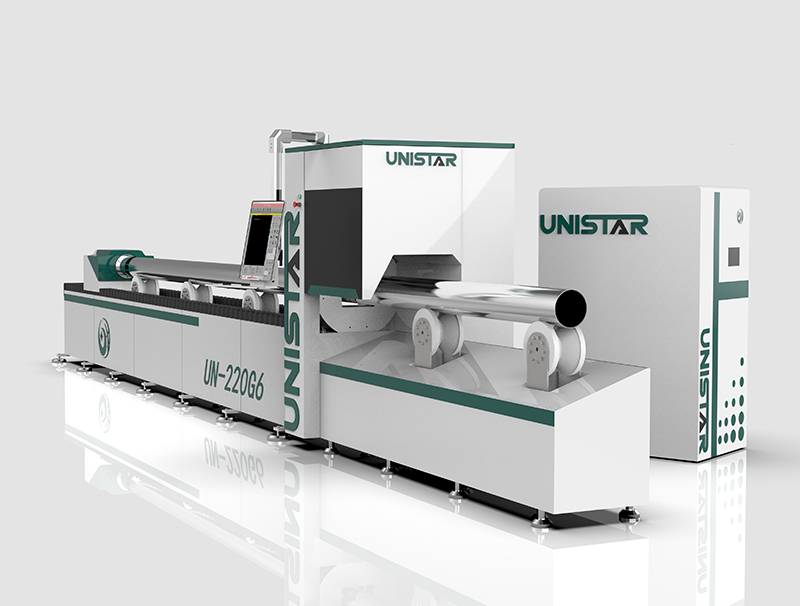

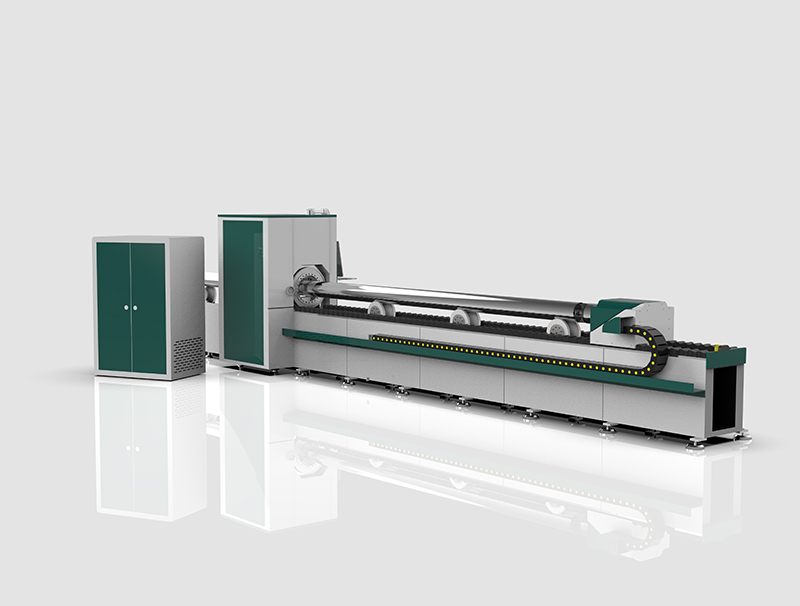

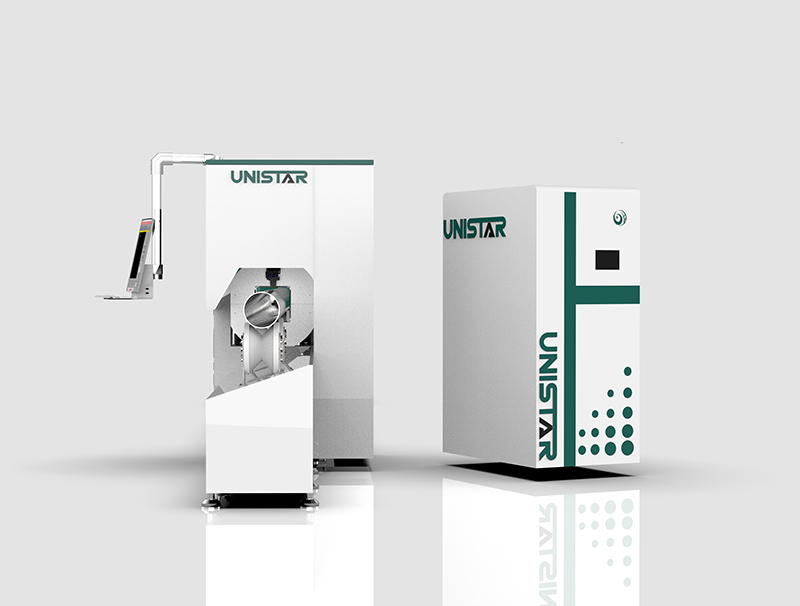

Définition de la machine de découpe de tubes laser à fibre
Le principe de fonctionnement de la machine de découpe laser de tuyaux est similaire à celui de la machine de découpe de plaques laser, qui utilise un faisceau haute densité pour le traitement thermique local du matériau afin d’atteindre l’objectif de découpe et de poinçonnage. Une machine de découpe de tubes laser professionnelle peut remplacer le perçage mécanique, le fraisage, le sciage, l’estampage ou le nettoyage de la bouche de laine et d’autres processus de traitement, un équipement peut compléter le découpage de tuyaux métalliques, le poinçonnage, la coupe d’onglet et d’autres processus, est largement utilisé dans le traitement de la tôle, les ustensiles de cuisine, les lampes, les automobiles, la quincaillerie, les équipements de fitness et d’autres industries

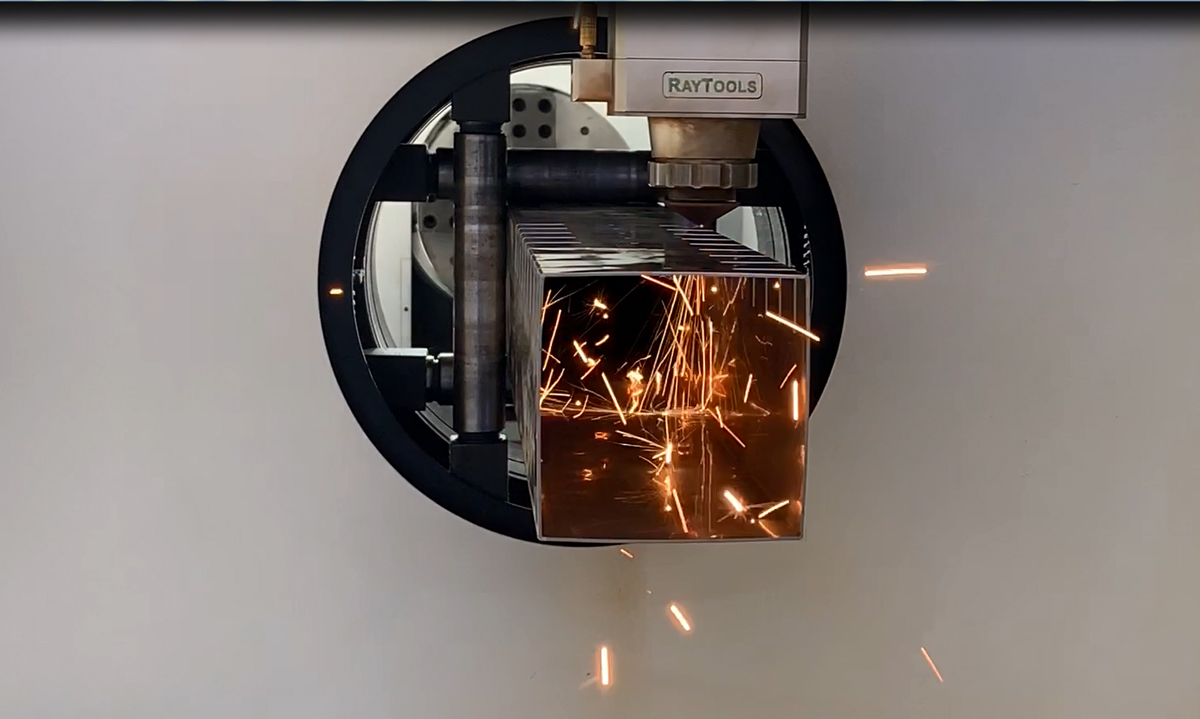

Comment fonctionne la découpe laser de tubes ?
La machine de découpe de tuyaux au laser est réalisée en appliquant une énergie à haute densité de puissance générée par la focalisation laser. Sous contrôle informatique, le laser est déchargé par impulsions, produisant ainsi un laser à impulsions répétitives à haute fréquence contrôlé pour former un faisceau d’une certaine fréquence et d’une certaine largeur d’impulsion. Le faisceau laser à impulsions est transmis et réfléchi par le chemin optique et focalisé sur la zone de traitement à travers le groupe de lentilles de focalisation. À la surface du tuyau métallique, de minuscules points lumineux à haute densité d’énergie se forment. Les foyers sont situés près de la surface à traiter et sont traités par fusion ou vaporisation instantanée à haute température.
L’impulsion laser à haute énergie a instantanément fait un petit trou sur la surface de l’objet, sous le contrôle de l’ordinateur, de la tête de coupe de la machine de découpe laser de tubes et du matériau traité selon les graphiques pré-dessinés pour un point de mouvement relatif continu, de sorte que l’objet sera traité dans la forme souhaitée
Comment fonctionne la découpe laser de tubes ?
La machine de découpe de tuyaux au laser est réalisée en appliquant une énergie à haute densité de puissance générée par la focalisation laser. Sous contrôle informatique, le laser est déchargé par impulsions, produisant ainsi un laser à impulsions répétitives à haute fréquence contrôlé pour former un faisceau d’une certaine fréquence et d’une certaine largeur d’impulsion. Le faisceau laser à impulsions est transmis et réfléchi par le chemin optique et focalisé sur la zone de traitement à travers le groupe de lentilles de focalisation. À la surface du tuyau métallique, de minuscules points lumineux à haute densité d’énergie se forment. Les foyers sont situés près de la surface à traiter et sont traités par fusion ou vaporisation instantanée à haute température.
L’impulsion laser à haute énergie a instantanément fait un petit trou sur la surface de l’objet, sous le contrôle de l’ordinateur, de la tête de coupe de la machine de découpe laser de tubes et du matériau traité selon les graphiques pré-dessinés pour un point de mouvement relatif continu, de sorte que l’objet sera traité dans la forme souhaitée
Avantages de la machine de découpe de tubes laser en acier
● Coupe de précision. La précision de coupe est élevée, la taille est précise, le plan de coupe est lisse, la perte de tube est faible et le matériau est économisé
● Taille réglable. S’adapter aux différentes exigences de coupe ; La longueur du processus de la machine de découpe laser de tube métallique peut être de 6000 mm * φ10 ~ 220 mm (tube carré : 10 * 10-150 * 150 mm) La longueur standard du tube est de 6 m, et 9 m, 12 m, la longueur peut être personnalisée, le diamètre du tube a 160 mm, 230 mm, 300 mm, 350 mm, 500 mm. Ce qui peut satisfaire différentes tailles de tuyaux.
● Couper différents plus épais. Le dispositif de focalisation dynamique de la machine de découpe laser de tuyaux est suivi, de sorte qu’il peut traiter des matériaux de différentes épaisseurs, fondamentalement non limités par l’épaisseur du matériau.
● Polyvalence - La machine de découpe de tubes au laser peut être utilisée pour couper une large gamme de matériaux, y compris des métaux tels que l’acier, l’aluminium, le cuivre et le laiton, etc. Cette polyvalence permet aux fabricants de produire une gamme de produits avec une seule technologie.
● Très rentable. La gamme d’applications de la découpe laser de tuyaux est plus large, en plus du matériau, de l’épaisseur, mais aussi de la forme, de la taille et d’autres aspects ne sont pas faciles à limiter. Parce que la découpe laser de tuyaux a une haute précision, les produits après traitement nécessitent rarement un traitement de suivi, ce qui permet de gagner beaucoup de temps et d’argent, et constitue un équipement de traitement de raccords de tuyauterie rentable.
● Plus de sécurité - La découpe laser de tubes est un processus sans contact, ce qui signifie qu’il n’y a pas de pression physique ou d’interaction entre l’outil de coupe et le matériau à couper. Cela élimine le risque d’endommager le matériau ou de blesser l’opérateur. De plus, les coupe-tubes laser ont souvent des zones de coupe fermées, ce qui améliore encore la sécurité.
● Économies de coûts : Les découpeuses de tubes laser sont un investissement dans l’amélioration des processus de fabrication. Ils peuvent éliminer la coupe manuelle à forte intensité de main-d’œuvre, réduire le gaspillage de matériaux et améliorer les rendements, ce qui permet de réaliser des économies à long terme.
Que pouvez-vous faire avec un tube en acier découpé au laser ?
Industrie applicable du coupe-tube laser
Industrie automobile
Les machines de découpe laser de tuyaux sont largement utilisées dans l’industrie automobile pour couper des tuyaux de différentes formes et tailles. Les machines sont utilisées pour couper les tuyaux d’échappement, les tuyaux de climatisation, les conduites de frein, etc. La précision et la rapidité des machines de découpe laser ont permis à l’industrie automobile de produire rapidement et efficacement des tuyaux pour ses produits.

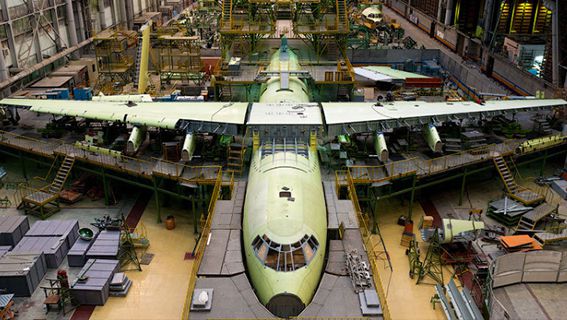

Industrie aérospatiale
Dans l’industrie aérospatiale, la précision et l’exactitude sont des facteurs cruciaux. Les machines de découpe de tuyaux au laser sont largement utilisées pour couper des tuyaux pour les moteurs d’avion, les systèmes hydrauliques et les systèmes de carburant. Les machines peuvent couper des conceptions de tuyaux extrêmement complexes avec précision et rapidité, ce qui en fait un atout précieux dans l’industrie aérospatiale.

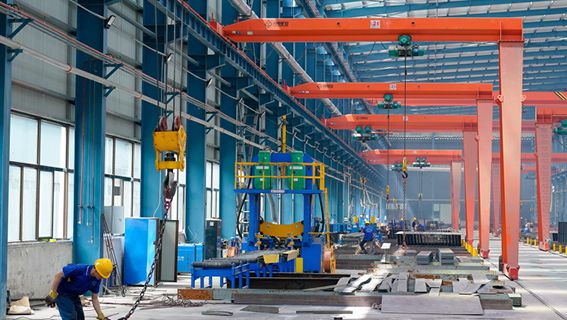

Industrie manufacturière
Dans l’industrie manufacturière générale, les machines de découpe laser sont utilisées pour couper des tuyaux dans une large gamme d’applications. Les machines sont utilisées pour couper des tuyaux pour les meubles, les équipements de construction, etc. La vitesse et la précision des machines aident les fabricants à produire des tuyaux rapidement et efficacement, réduisant ainsi le temps et les coûts de production.
Industrie pétrolière et gazière
L’industrie pétrolière et gazière est une industrie basée sur le transport de produits pétroliers et gaziers par pipeline. Les machines de découpe laser sont largement utilisées pour couper des tuyaux dans cette industrie. Les machines peuvent couper des tuyaux de divers matériaux, y compris l’acier, l’aluminium et l’acier inoxydable, avec précision et rapidité.
Industrie médicale
L’industrie médicale utilise également des machines de découpe de tubes au laser pour fabriquer des instruments chirurgicaux et des dispositifs médicaux. Les machines peuvent couper des tuyaux de petites tailles avec précision, ce qui permet de produire des motifs complexes sur les tuyaux.
Spécifications du coupe-tube laser en acier
| NON. | Nom | Modèle | Quantité | Remarque |
| 1 | UN-220G6 | 1 ensemble | UNISTAR | |
| 2 | 3000 W | 1 ENSEMBLE | Raycus/Max/IPG | |
| 3 | Tête laser | BM110 | 1 ensemble | Raytool |
| 4 | Système de contrôle | 3000DE-M | 1 ENSEMBLE | Bochu |
| 5 | Accessoires pour machines-outils | Système de servocommande à grande vitesse sur l’axe Y | 1 ENSEMBLE | Bus du delta de Taïwan / Japon Yaskawa |
| 6 | Système de servocommande à grande vitesse sur l’axe W | 1 ENSEMBLE | Bus du delta de Taïwan / Japon Yaskawa | |
| 7 | Système de servocommande à grande vitesse sur l’axe X | 1 ENSEMBLE | Bus du delta de Taïwan / Japon Yaskawa | |
| 8 | Système de servocommande à grande vitesse sur l’axe Z | 1 ENSEMBLE | Bus du delta de Taïwan / Japon Yaskawa | |
| 9 | Réducteur | 3 ENSEMBLE | Japon Shimpo | |
| 10 | Élément de commande électrique | 1 ENSEMBLE | Omron/Schneider | |
| 11 | Vanne proportionnelle électrique | 1 ENSEMBLE | SMC | |
| 12 | Guide ferroviaire | 1 ENSEMBLE | Taïwan Hiwin | |
| 13 | Étagère | 1 ENSEMBLE | Taïwan YYC | |
| 14 | 220 Mandrin pneumatique | 1 ENSEMBLE | BEUT | |
| 15 | Plate-forme de coupe de tuyaux de 6 mètres | 1 ENSEMBLE | UNISTAR | |
| 16 | Rack de chargement automatique | 1 ENSEMBLE | Option | |
| 17 | Refroidisseur d’eau | Refroidisseur d’eau Hanli | 1 ENSEMBLE | Wuhan /Hanli |
| 18 | Stabilisateur de tension | 40KVA | 1 ensemble | UNISTAR |
Paramètres techniques
| Nom | Paramètre de découpe laser de tuyaux (UN-220G6) | Remarque |
| Portée du traitement des tuyaux | Tube rond : φ10-φ220 Tube carré : 150 * 150 Le cercle extérieur est inférieur à φ220I-poutre / acier canal : n ° 14 Max | Tuyau standard national |
| Course de l’axe X | ≤260 mm | |
| Course de l’axe Y | Y : 6000mm | |
| B Stroke | Rotation sans fil | |
| Course de l’axe Z | ≥260 mm | |
| Précision de rotation | ≤0,1 mm/m | |
| précision de positionnement répétée | ≤0,05 mm/m | |
| Vitesse maximale de fonctionnement à vide | 80 m/min | Avec l’augmentation du poids du tuyau, la vitesse de traitement et les paramètres de mouvement à vide doivent être réduits en conséquence |
| Vitesse de ralenti maximale | 75 tr/min | |
| Longueur de fabrication | 3000 mm | Option |
| Longueur de la queue | 100 millimètres | Selon le tuyau de traitement, il est réalisé sous la condition d’une disposition raisonnable du processus |
| Masse maximale d’un seul tube | 300 kg | |
| Alimentation | ||
| Tension d’alimentation nominale | 3phase 380V | |
| Fréquence | 50 Hz | |
| Classe de protection totale de l’alimentation | Indice de protection IP54 | |
Projets de découpe laser de tubes en acier
Composant de la machine de découpe de tubes laser à fibre
La structure de soudage intégrale des tuyaux est vérifiée par analyse par éléments finis. Recuit pour éliminer les contraintes internes après la finition, mieux résoudre les contraintes causées par le soudage et le traitement, améliorant ainsi la rigidité et la stabilité de l’équipement, durée de vie plus longue

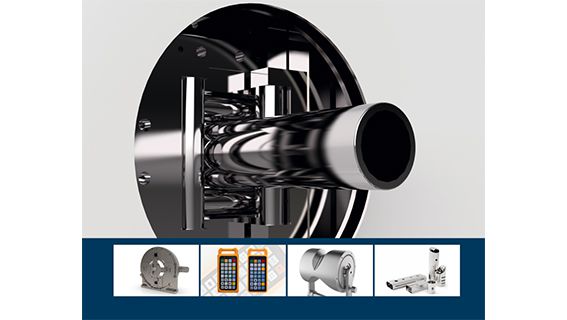

Mandrin pneumatique entièrement automatique
1. Mandrin pneumatique double automatique, stable et efficace. Clip ouvert à une touche, centrage automatique, la vitesse est 3 fois supérieure à celle du mandrin électrique
2. Les mandrins avant et arrière sont à engrenages et le couple de sortie de la transmission à engrenages droits 2M a une petite plage de fluctuation et une haute précision.
3. La pince du mandrin pneumatique avant est conçue avec des trous carrés, ce qui améliore considérablement les spécifications de la pince du tuyau carré et a une gamme d’applications plus large.

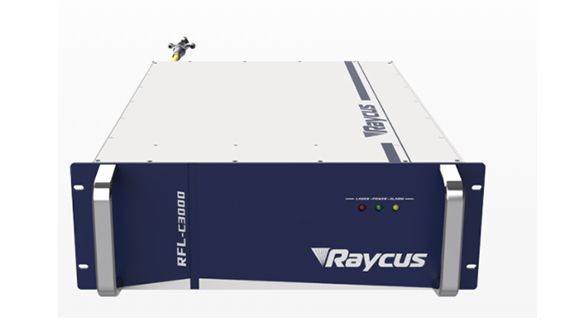

Source laser
Raycus /Max/Allemagne IPG
Par rapport aux lasers traditionnels, les lasers à fibre ont une efficacité de conversion photoélectrique plus élevée, une consommation d'énergie inférieure et une qualité de faisceau supérieure. Les lasers à fibre sont compacts et prêts à l'emploi. Grâce à son mode de sortie laser flexible, il peut être facilement intégré à l'équipement du système

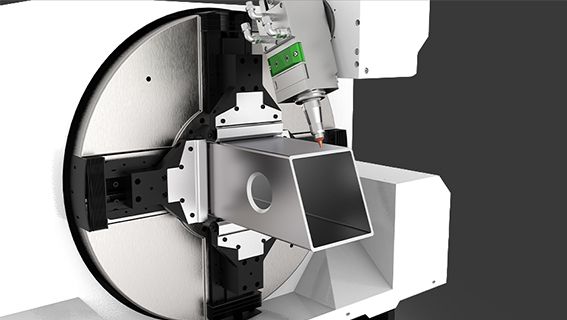

Tête laser à mise au point automatique
Excellente conception : la configuration optique optimisée et la conception fluide et efficace du flux d’air améliorent considérablement la qualité et l’efficacité de la coupe ;
Mise au point automatique : mise au point automatique, réduire l’intervention humaine, plage de mise au point automatique -12 ~ + 10 mm, précision de mise au point 0,05 mm ;
Lentille de protection multiple : la collimation augmente la lentille de protection, protège efficacement la lentille de collimation ;
Porte-miroir de type tiroir : Remplacement rapide et simple des lentilles de protection ;
Haute adaptabilité : avec QBH et QD et d’autres interfaces à fibre, peut être adapté à une variété de lasers grand public.

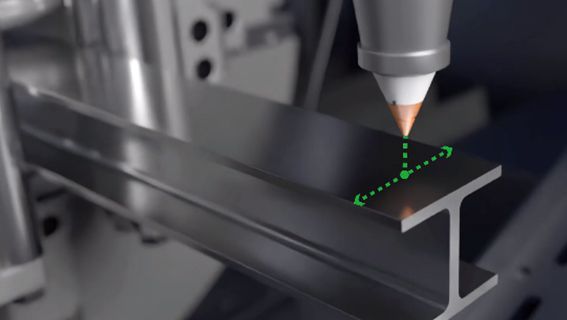

Système de contrôle Cypcut FSCUT 3000S
1) Prise en charge de la coupe de haute précision et de haute efficacité des tubes carrés, des tubes ronds, des tubes étirés en forme de piste et de forme ovale.
2) Soutenir l’acier L, l’acier canalisé, l’acier I et d’autres recherches d’acier spécial, améliorer la précision de coupe de l’acier spécial
3) Le centrage d’un seul côté peut résoudre efficacement le problème de la précision de la position du trou et améliorer la précision de la distance au bord de la position du trou
4) Prend en charge une variété de coupes d’acier de forme spéciale. Tels que l’acier en I, l’acier à canal, l’acier d’angle, le tuyau ovale, le tuyau de taille, le tuyau polygonal, etc., et pour ces tuyaux de forme spéciale peuvent également être automatiquement localisés

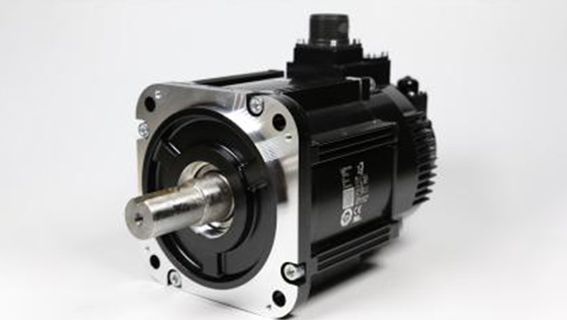

Système de pilote
Moteur de l’axe X : servomoteurs et pilotes delta de Taiwan 850W
Moteur de l’axe Y : Servomoteurs et pilotes Taiwan delta 850W
Moteur de l’axe Z : Servomoteur et pilote Taiwan delta 400W
Moteur du mandrin avant : 1.8KW Taiwan delta Servomoteur et pilote
Moteur du mandrin derrière : 1,3 KW Taiwan delta Servomoteur et pilote
Réducteur
Durée de vie de 100000 heures
Plus stable et plus rentable
Maintenance gratuite

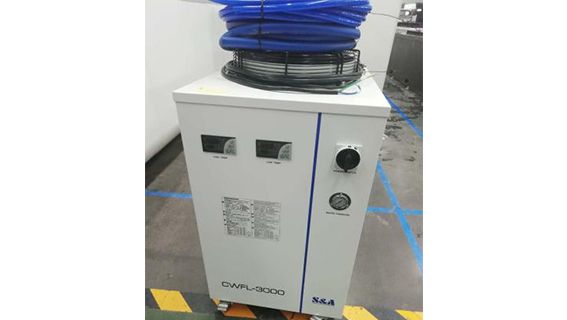

Système de refroidissement par eau
Systèmes de refroidissement professionnels, la température de l’eau supérieure à la température prescrite unité de réfrigération automatiquement lors du refroidissement, l’unité de réfrigération s’arrête automatiquement lorsque la température de l’eau est inférieure à la température de réfrigération spécifiée.

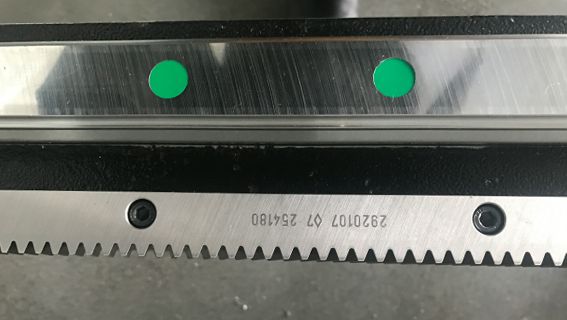

Guide de rail et crémaillère
Guide ferroviaire : Guide ferroviaire Hiwin importé de Taïwan
Précision de positionnement élevée, moins d’usure peut maintenir la précision pendant longtemps
Il peut supporter la charge dans les directions gauche et droite en même temps, assemblage et interchangeabilité faciles, structure de lubrification simple
Crémaillère hélicoïdale YYC : L’erreur de précision accumulée du niveau de meulage est de 0,022 mm/300 mm
La crémaillère hélicoïdale présente les avantages d’une grande surface de contact, d’un faible bruit, d’un petit écart et d’une forte capacité portante par rapport à la crémaillère droite
Processus de fabrication de la machine de découpe de tubes laser en acier UNISTAR
Installez le pied de base du lit. Ajustez la hauteur du pied de base en fonction du résultat du test du niveau laser pour assurer la précision de l’installation ultérieure

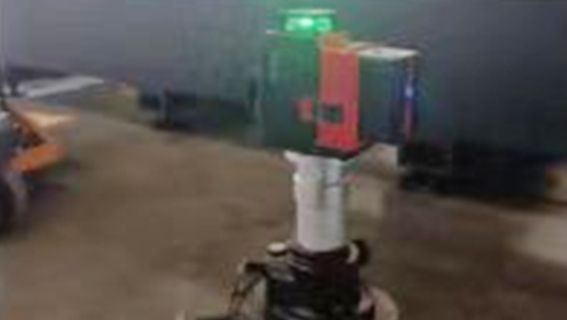

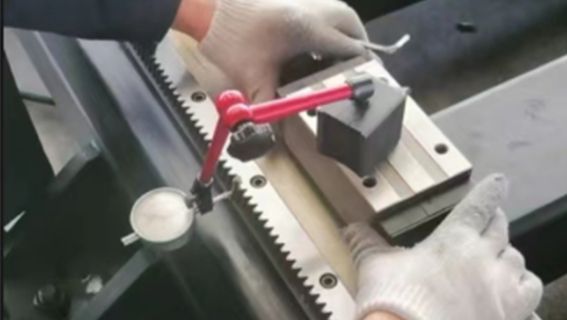

Installation du rail de guidage
Utilisation du collimateur automatique photoélectrique pour détecter la rectitude et la planéité du rail de guidage, afin de s’assurer que la valeur de détection se situe dans la plage standard

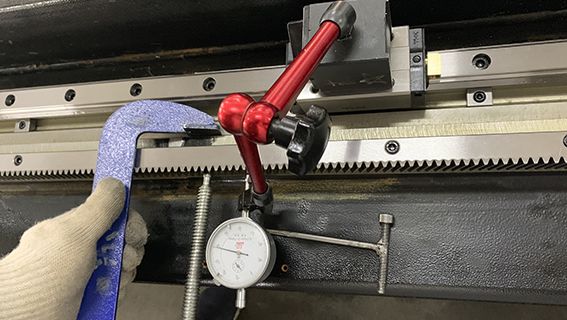

Réglage du rack
Chaque trou de vis est marqué, les petites entreprises ne composent pas le compteur ou ne composent pas le compteur de plusieurs mètres, la position relative du rail de guidage et du rack est fixée par la tige de mesure et la position multipoint est captée, et les statistiques et l’analyse des données sont effectuées après que la distance soit détectée par l’indicateur à cadran pour s’assurer que les deux sont parallèles
Détection de la précision de positionnement
L’erreur de rectitude et de verticalité mesurée par interféromètre laser est d’un micron.
Testez la précision de positionnement de l’axe X.Y pour garantir la précision de fonctionnement de l’ensemble de la machine

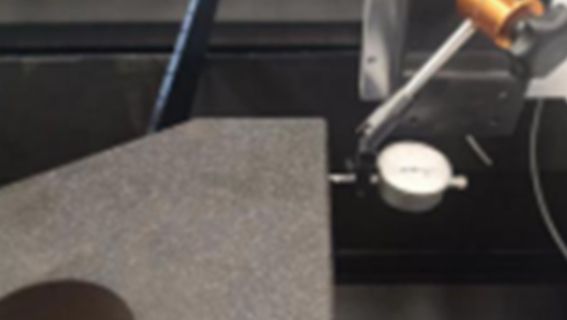

Détection de verticalité
Après l’installation de la poutre, le test de coaxialité est effectué en utilisant la méthode de mesure des coordonnées pour s’assurer de la perpendicularité relative des axes Z, Y et Z

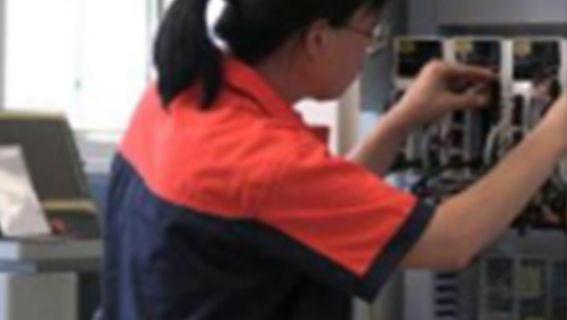

Assemblage de circuits électriques
Disposition raisonnable, séparation électrique forte et faible, pour assurer la stabilité du produit, entretien facile et forte capacité anti-interférence, chaque composant électrique a une définition et une marque, facile à entretenir ultérieurement

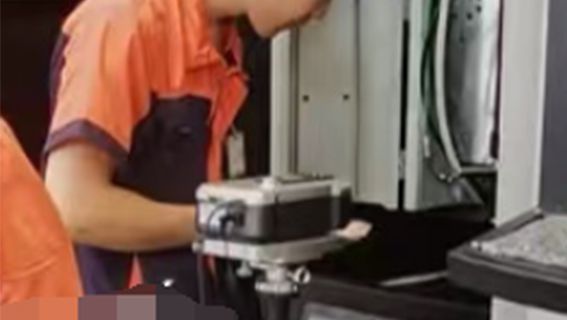

Contrôle qualité de l’ensemble de la machine
Test du wattmètre laser. Assurez-vous que la puissance de sortie du laser se situe dans la plage spécifiée

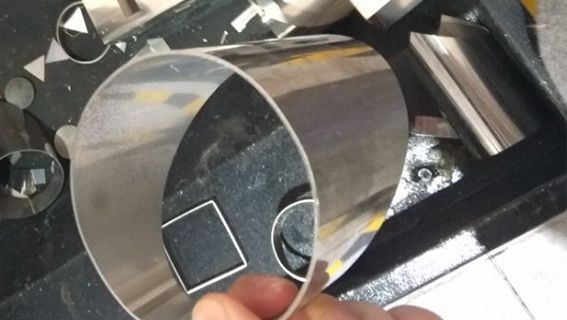

Exemple de découpe de débogage
Département de débogage de test de découpe de toutes sortes d’échantillons de plaques, une machine de test de qualité de fonctionnement et de précision de coupe
POURQUOI NOUS CHOISIR ?
Garantie de qualité
Engagement pour la qualité
Nous travaillons en partenariat avec le meilleur fournisseur de pièces.
L’installation et la mise en service de l’équipement sont effectuées par des ingénieurs techniques professionnels, avec plus de 10 ans d’expérience riche, avec une grande précision.
Prix compétitifs
Pré-achat, assistance en ligne des équipes de vente pour répondre à toutes vos questions, offrir un test d’échantillon gratuit, après-achat, nous avons du personnel de service de suivi pour signaler l’état de la production de l’équipement
Service après-vente complet
Durée de garantie de la machine 3 ans
Ingénieur technique Assistance et service en ligne 24 heures sur 24.
Offrez un apprentissage et une formation à l’étranger.
Une variété de canaux de service après-vente, QQ, Skype, WhatsApp,
E-mail, Viver, système de contrôle à distanceVidéoconférence en ligne, De multiples façons d’aider les clients à résoudre les problèmes
Réputation et fiabilité
L’équipement UNISTAR est vendu dans le monde entier, différents continents et pays ont nos produits, et il existe des stations de distribution et des stations-service dans de nombreux pays, obtiennent des éloges et une reconnaissance constants, les clients peuvent également acheter localement, ce qui permet d’économiser beaucoup de temps et d’argent
Avantage maximal pour le client
Nous ne vendons pas seulement des produits, notre objectif principal est de proposer des solutions personnalisées pour aider les clients. Selon les besoins détaillés des clients, engagés dans l’industrie, une analyse complète, pour développer le plus efficace et l’utilisation du programme, pour obtenir une valeur maximale.
Équipe innovante et passionnée
Nous avons une jeune équipe innovante et passionnée. Notre enthousiasme et notre attitude professionnelle vous feront sentir que c’est un plaisir de travailler avec nous. Non seulement vous pouvez acheter le bon produit pour vous, mais vous pouvez également ressentir la puissance de notre équipe et de notre culture d’entreprise
FAQ sur la découpe laser de tubes
Q1 : Quel type de matériau un tube laser peut-il couper ?
A1 : Il peut couper l’acier inoxydable, l’acier au carbone, la tôle galvanisée, l’or, l’argent, le cuivre et l’aluminium toutes sortes de tuyaux métalliques.
Q2 : Quelles sont les pièces d’usure de la machine de découpe de tuyaux laser
A2 : Buse, anneau en céramique, lentille de protection et élément optique.
Q3 : Votre usine a-t-elle accepté la production OEM ?
A3 : Oui, nous pouvons personnaliser la machine et le logo selon les exigences des clients
Q4 : Quelle est la vitesse de déplacement maximale des axes X, Y, Z ?
A4 : La vitesse de l’axe X et de l’axe Z peut atteindre 80 m/min, la vitesse de déplacement du mandrin arrière de l’axe Y est d’environ 80 m/min
Q5 : La découpe laser de tuyaux a-t-elle besoin d’une découpe assistée par gaz ?
A5 : OUI, la coupe du tuyau en acier au carbone a besoin d’O2, le tube en acier inoxydable choisit N2 ou Air
L’option est le compresseur d’air, mais il est préférable de choisir le gaz. Cette coupe efficace est meilleure
Q6 : Quels sont les accessoires optionnels pour coupe-tube en métal ?
A6 : Il contient principalement un compresseur d’air, un pressuriseur, peut également choisir un dispositif de chargement haut et bas (pour l’alimentation automatique économise du travail et du temps).
Q7 : Quelle longueur de tube métallique puis-je traiter ?
A7 : Généralement, la longueur du tuyau en acier que nous pouvons faire est de 6 m / 9 m / 12 m, le diamètre du tuyau a 160 mm, 230 mm, 350 mm, 450 mm, 500 mm, 850 mm, etc., nous équiperons la longueur rotative appropriée selon la demande du client.
Q8 : Quel type de formation et de service après-vente proposez-vous ?
A8 : Nous soutenons la formation et le guide en ligne de l’ingénieur, et également lors de l’expédition, nous enverrons une vidéo de formation, des instructions du manuel d’utilisation avec la machine. 90% des clients peuvent bien l’apprendre. Nous pouvons envoyer une formation d’ingénieur à l’étranger si le client en a besoin.
Q9 : À quoi devez-vous faire attention lors de la coupe ?
A9 : Avant de commencer le processus d’usinage, il est important de vérifier que la procédure de sélection est correcte, que les paramètres du processus ont été correctement nommés, que le gaz auxiliaire externe est disponible et que la position de la plaque est précise.
Pour éviter toute déformation de la tôle lors de l’usinage, qui pourrait entraîner des collisions, il est crucial d’éviter toute perturbation. Lorsque la machine est en marche, l’opérateur doit rester attentif et ne pas quitter la machine, assurant ainsi sa sécurité personnelle à tout moment.
Q10 : Pourquoi recalibrer lors du changement de différents matériaux de coupe et de différents types de buses ? Que faire si le calibrage automatique ne réussit pas ?
R10 : La hauteur est surveillée à l’aide d’un capteur capacitif, qui est influencé par le matériau, la surface de contact et la distance entre le capteur et le matériau.
Les différentes buses ont des zones de contact différentes, de sorte que le changement de type de buse nécessite un réétalonnage.
En cas d’échec de l’étalonnage automatique, effectuez l’étalonnage manuel en exécutant la commande M70 en mode MDI (manual data input) ou passez à l’étalonnage manuel.
