Les machines de découpe laser à fibre sont rapidement devenues l’une des technologies de découpe les plus populaires et les plus utilisées dans les secteurs manufacturier et industriel. Ces machines sont conçues pour fournir une découpe et une gravure de haute précision de divers matériaux, notamment les métaux, les plastiques et même les textiles.
Qu’est-ce qu’une machine de découpe laser à fibre ?
Les machines de découpe laser à fibre sont rapidement devenues l’une des technologies de découpe les plus populaires et les plus utilisées dans les secteurs manufacturier et industriel. Ces machines sont conçues pour fournir une découpe et une gravure de haute précision de divers matériaux, notamment les métaux, les plastiques et même les textiles.
Fonction des machines de découpe laser à fibre
Les machines de découpe laser à fibre utilisent un faisceau laser focalisé pour fondre, brûler ou vaporiser efficacement le matériau à découper ou à graver. Le faisceau laser de haute puissance est généré par des particules excitées qui sont activées par une source d’excitation. Le faisceau est ensuite dirigé sur la surface du matériau, qui est généralement maintenue par un banc de machine ou une pince. Lorsque le faisceau laser se déplace sur le matériau, il enlève des couches de matériau, créant une coupe.
Avantage de la machine de découpe laser à fibre pour le métal
Les machines de découpe laser à fibre offrent plusieurs avantages par rapport aux autres technologies de découpe, notamment :
- Haute précision : Le diamètre du faisceau d’un laser à fibre est généralement plus petit que celui d’un laser CO2 ou d’un découpeur plasma, ce qui permet une découpe plus précise. Les lasers à fibre sont capables de couper avec une précision et une exactitude supérieures. La qualité élevée du faisceau permet un meilleur contrôle du processus de coupe, garantissant des coupes nettes et précises.
- Vitesse de coupe rapide : Les lasers à fibre génèrent un faisceau haute puissance qui permet une coupe et une vitesse rapides, ce qui les rend idéaux pour les séries de production à grand volume, offrent une vitesse de coupe plus élevée, réduisant considérablement le temps de traitement. Cela permet d’améliorer la productivité et de réduire les délais.
- Peu d’entretien : Les lasers à fibre ont moins de pièces mobiles et ne nécessitent pas d’entretien régulier ou de remplacement de pièces consommables comme les lasers CO2 ou les découpeurs plasma
Applications des machines de découpe laser à fibre.
-Rentable: Le rendement élevé des lasers à fibre permet de réduire les coûts d’exploitation, ce qui en fait une solution rentable pour la découpe des métaux. La consommation d’énergie des lasers à fibre est plus faible, ce qui réduit considérablement les coûts d’électricité.
-Versatilité: Les machines de découpe laser à fibre peuvent couper une large gamme de matériaux, notamment l’acier inoxydable, l’aluminium, le cuivre, le laiton et plus encore. Le laser à fibre peut également couper des matériaux plus épais que les lasers CO2 traditionnels.
- Convivial : Les machines de découpe laser à fibre sont livrées avec un logiciel convivial qui permet de programmer et de personnaliser facilement les modèles de coupe. Ils nécessitent également moins d’entretien, ce qui réduit les temps d’arrêt globaux.
-Écologique: Les lasers à fibre n’émettent pas de gaz nocifs et ne produisent pas de déchets, ce qui en fait une option écologique pour la découpe des métaux.
- Augmentation du retour sur investissement : Investir dans une machine de découpe laser à fibre permet aux entreprises d’augmenter leur retour sur investissement en améliorant la productivité, en réduisant les coûts d’exploitation et en fournissant des produits de haute qualité.
Où peut-on utiliser une machine de découpe laser à fibre ?
Les machines de découpe laser à fibre sont utilisées dans un large éventail d’industries, notamment l’automobile, l’aérospatiale, la robotique, les dispositifs médicaux et l’électronique. Voici quelques-unes des applications les plus courantes des machines de découpe laser à fibre dans ces industries :
1. Fabrication de métaux : Les machines de découpe laser à fibre sont idéales pour couper et graver divers métaux, notamment l’acier inoxydable, l’aluminium et le cuivre. Ils sont couramment utilisés pour la fabrication de pièces et de composants métalliques utilisés dans les industries automobile, aérospatiale et de la défense.
2. Dispositifs médicaux : Les machines de découpe laser à fibre sont utilisées pour couper et graver des pièces pour des dispositifs médicaux tels que des instruments chirurgicaux, des appareils auditifs et des dispositifs implantables. La précision et la vitesse offertes par les lasers à fibre les rendent idéaux pour créer des formes et des motifs complexes requis par ces appareils.
3. Électronique : Les machines de découpe laser à fibre sont utilisées pour couper des composants pour des appareils électroniques tels que des circuits imprimés et des composants de smartphones. Ils peuvent également être utilisés pour créer un marquage et une gravure de haute précision sur de petites pièces.
4. Robotique : Les machines de découpe laser à fibre sont utilisées pour créer des composants et des pièces métalliques pour les robots utilisés dans diverses industries. La découpe et la mise en forme précises fournies par les lasers à fibre sont idéales pour créer des pièces complexes pour les systèmes robotiques.
Comment fonctionne une machine de découpe laser de tôle ?
1. Le faisceau laser est focalisé dans un très petit point (son diamètre minimum peut être inférieur à 0,1 mm), de sorte que le point atteint une densité de puissance très élevée. Le matériau sous le spot est rapidement chauffé à la température de vaporisation, s’évapore pour former des trous et suit la vitesse de la lumière. Les matériaux se déplacent les uns par rapport aux autres, rendant les trous continus et formant des fentes étroites.
2. La machine de découpe de fibre optique se concentre sur la surface de la pièce, provoquant la fusion et la vaporisation instantanées de la zone de la pièce éclairée par le point lumineux de focalisation ultra-fine, et réalisant une coupe automatique en déplaçant la position d’irradiation du point lumineux à travers le système mécanique CNC.
Caractéristiques de la machine de découpe laser à fibre de plaque d’acier à vendre

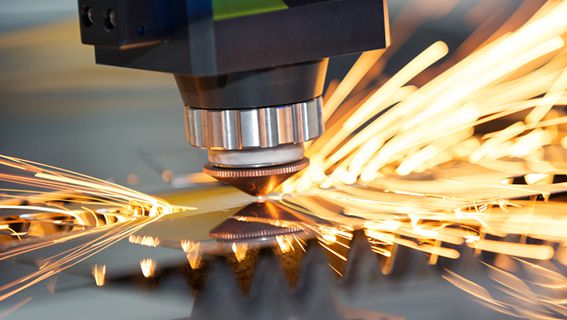

Tête de coupe de mise au point automatique, efficacité de coupe élevée
● Avec système de suivi automatique, peut, en fonction de la hauteur de la plaque, ajuster la taille de la distance focale
● Le logiciel ajuste automatiquement la lentille de mise au point pour réaliser des plaques de perforation et de découpe automatiques de différentes épaisseurs. La vitesse de réglage automatique de l’objectif de mise au point est dix fois supérieure à celle du réglage manuel
● Les lentilles de collimation et les lentilles de focalisation sont refroidies à l’eau pour réduire la chaleur de la tête de découpe laser et prolonger la durée de vie de la tête de coupe

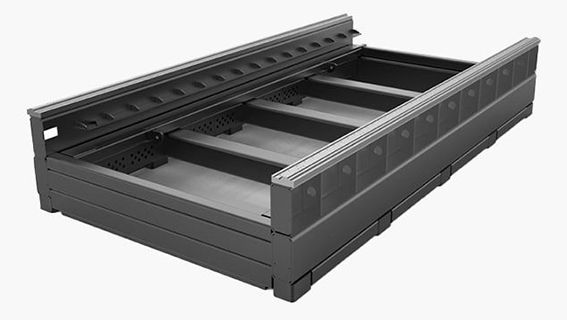

Lit de machine à souder l’acier lourd
La méthode de soudage des rainures est utilisée pour obtenir un amarrage de résistance égale des plaques, garantissant les excellentes propriétés mécaniques du lit. Ensuite, le recuit sous contrainte et le traitement de vieillissement naturel sont effectués pour éliminer les contraintes internes et maintenir la stabilité et la précision de coupe extrêmement élevées du lit.

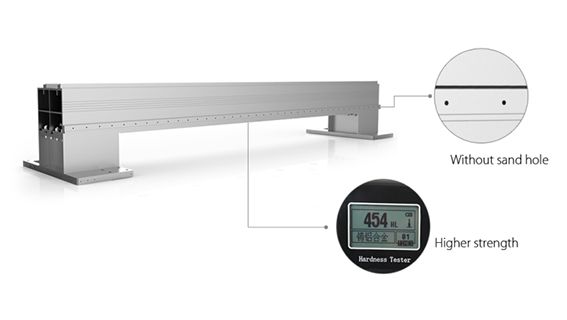

Portique en aluminium d’aviation de 3e génération
Il est fabriqué selon les normes aérospatiales et formé par moulage par extrusion-presse de 4300 tonnes. Après le traitement de vieillissement, sa résistance peut atteindre 6061 T6, qui est la plus forte résistance de tous les portiques. L’aluminium d’aviation présente de nombreux avantages, tels qu’une bonne ténacité, un poids léger, une résistance à la corrosion, une anti-oxydation, une faible densité et augmente considérablement la vitesse de traitement.

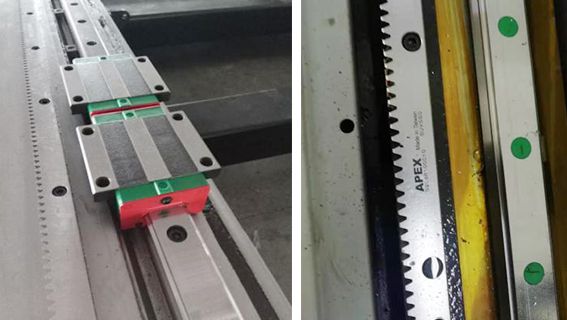

Système de transmission à crémaillère des axes X et Y
● La meilleure machine de découpe laser cnc adopte le guide de rail Taiwan Hiwin et le rack hélicoïdal YYC. Il est généralement utilisé dans les servomoteurs pour la transmission de puissance, de sorte que la tête de découpe laser à fibre peut se déplacer dans les directions X, Y et Z pour atteindre l’objectif de couper des pièces de différentes formes.
● Le degré de maillage est meilleur, la transmission est douce et le bruit est faible ; Le degré de coïncidence est grand, ce qui réduit la charge de chaque paire d’engrenages et améliore la capacité de charge des engrenages.

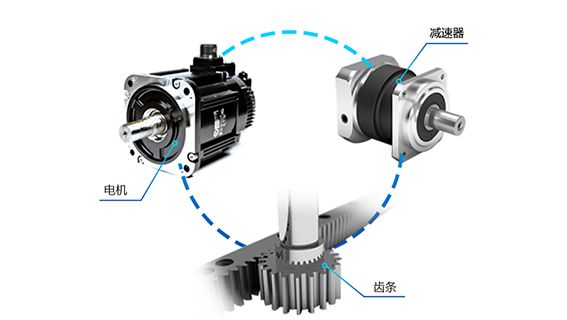

Transmission et précision
● Servomoteur et pilotes delta de Taiwan / Servomoteur et pilote Yaskawa du Japon en option
● Japon Shimpo recuder . La précision de positionnement du lit peut atteindre 0,02 mm et la durée de vie dépasse 10 ans.

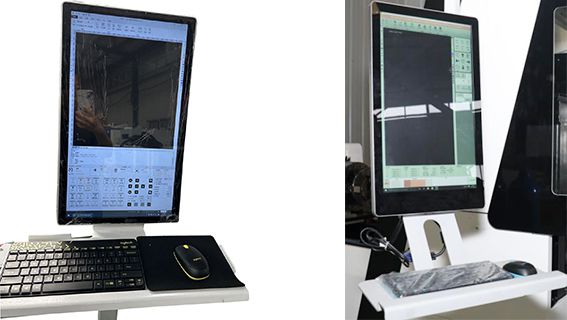

Système CNC intelligent
● Sûr et stable
● Conception d’écran de modèle IPAD
● Adoptez un écran en verre trempé haute définition, un fonctionnement plus délicat et plus fluide
Projets riches, optimisation complète des algorithmes de puissance de calcul, du flux de processus et du contrôle des lignes vides

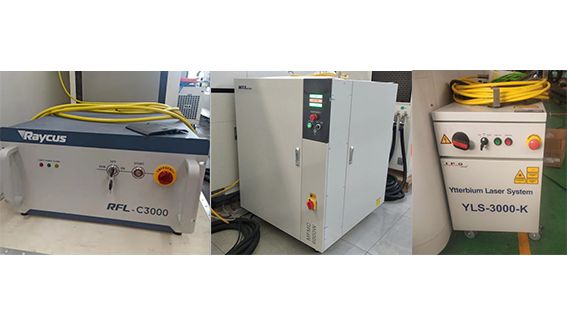

Source laser (peut en option)
● Marque Raycus
● Marque Max
● Marque IPG en Allemagne
Refroidisseur d’eau S & A
Systèmes de refroidissement professionnels, les températures de réfrigération sont indiquées dans le tableau, la température de l’eau supérieure à la température prescrite unité de réfrigération automatiquement lors du refroidissement, l’unité de réfrigération s’arrête automatiquement lorsque la température de l’eau est inférieure à la température de réfrigération spécifiée
| Numéro de série | DAttribution | SSpécification | Unité |
| Marque | UNISTAR LASER | UN-3015A | 1 |
| 1 | Zone de travail | 3000*1500 | mm |
| 2 | Laser Source | IPG/Raycus/Trumph/Max/Reci | 1 |
| 3 | Puissance laser | 1000 /2000 /3000 | W |
| 4 | Taille de l’emballage | 4200*2250*1900 | mm |
| 5 | Vitesse maximale X/Y | 120 | m/min |
| 6 | Accélération maximale | 1,5 G | m/s2 |
| 7 | Précision de positionnement de l’axe X/Y | +0.03 | mm |
| 8 | Précision de positionnement répété sur l’axe X/Y | +0.02 | mm |
| 9 | Tension | 380 | V |
| 10 | Phase | 3 | phase |
| 11 | Hertz | 50/60 | Hz |
| 12 | Durée de garantie | 3 | Année |
| 13 | Capacité portante maximale | 600 | Kg |
| 15 | Poids | 2000 | Kg |
| 16 | Servomoteur de l’axe X | Japon Yaskawa / FUJI / Delta | 1 |
| 17 | Servomoteur de l’axe Y | Japon Yaskawa/FUJI/Delta | 2 |
| 18 | Servomoteur de l’axe Z | Japon Panasonic / Fuji / Delta | 1 |
| 19 | Durée de garantie | 3 | Année |
Échantillons de laser à fibre pour la découpe des métaux
Combien coûte une découpeuse laser en métal à fibre CNC ?
Les machines de découpe laser à fibre CNC sont devenues de plus en plus populaires ces dernières années en raison de leurs excellentes performances de coupe, de leur efficacité de traitement élevée et de leurs faibles coûts d’exploitation. Cependant, le coût de ces machines peut varier considérablement en fonction de leur puissance de sortie et de leurs caractéristiques.
Pour une machine de découpe de métal laser à fibre CNC de base avec une puissance de sortie de 1000W, le coût se situe généralement entre 11300 $ et 12000$. Ces machines conviennent à la découpe de tôles minces, telles que l’acier inoxydable, l’aluminium et le cuivre., l’épaisseur de l’acier inoxydable est de 3 mm, l’acier au carbone est d’environ 6 mm d’épaisseur
Si vous avez besoin d’une puissance de sortie plus élevée, telle que 1500W ou 2000W, le coût de la machine augmentera en conséquence. L’épaisseur de la farine de coupe de 1500W est également différente de 2000W. Une machine de découpe laser à fibre CNC de 1500 W coûte généralement de 13500 $ à 14000 $, l’épaisseur de coupe de l’acier au carbone est de 6 mm, l’acier inoxydable max est de 5 mm. tandis qu’une machine de 2000W peut coûter entre 14500 $ et 16000 $. Il coupe l’épaisseur de l’acier au carbone de 1 mm à 12 mm, l’épaisseur de l’acier inoxydable est de 1 à 6 mm. Ces machines sont capables de couper des tôles plus épaisses et peuvent traiter une plus large gamme de matériaux.
Pour une puissance de sortie encore plus élevée, telle que 3000W, 6000W ou 12000W, le coût de la machine continuera d’augmenter. Ces machines sont idéales pour couper des métaux plus épais :
Épaisseur de découpe de la source laser à fibre 3000W : L’acier au carbone est de 20 mm, l’acier inoxydable est de 10 mm, l’aluminium est de 8 mm, le cuivre rouge est de 4 mm, le laiton est de 6 mm et ainsi de suite.
La puissance laser à fibre 6000W peut couper l’épaisseur du métal : l’acier au carbone est de 22 mm, l’acier inoxydable est de 18 mm, l’aluminium est de 18 mm, le cuivre rouge est de 6 mm, le laiton est de 16 mm et ainsi de suite
Épaisseur du métal découpé au laser 12000W : L’acier au carbone est de 30 mm, l’acier inoxydable est de 25 à 30 mm, l’aluminium est de 25 mm, le cuivre rouge est de 10 mm, le laiton est de 16 mm et ainsi de suite.
Puissance différente avec prix différent.
3000W La machine de découpe laser métal CNC coûte entre 16.000 $ et 17.000 $,
6000W Le coût de la machine de découpe laser métal CNC est de 32 000 $ à 35 000 $.
12000W Le coût de la machine de découpe laser à fibre est de 68.500 $ à 72.000 $
Pour les applications industrielles qui nécessitent une puissance de sortie encore plus grande, ces découpeuses laser de découpe de métaux de grande puissance sont généralement utilisées dans les industries lourdes comme la construction navale, l’aérospatiale et la défense. tels que 20KW ou 30KW, ce type de machine de découpe laser à fibre de tôle entièrement fermée haute puissance est beaucoup plus élevé que la machine laser à fibre de faible puissance. Bien sûr.
Cette machine de découpe laser à fibre de grande puissance a généralement une épaisseur de 40 ou 50 mm, voire plus.
Épaisseur du métal découpé au laser 20KW : L’acier au carbone est de 70 mm, l’acier inoxydable est de 40 mm, l’aluminium est d’environ 40 mm, le cuivre rouge est de 12 mm, le laiton est de 20 mm et ainsi de suite.
Épaisseur du métal découpé au laser 30KW : L’acier au carbone est de 30 mm, l’acier inoxydable est de 25 à 30 mm, l’aluminium est de 25 mm, le cuivre rouge est de 10 mm, le laiton est de 16 mm et ainsi de suite.
Puissance différente avec prix différent.
20KW Le prix de la machine de découpe laser à fibre est de 84 000 $ à 89 000 $
30KW Le prix de la machine de découpe laser à fibre est de 150 000 $ à 153000 $
En plus de la puissance de sortie, le coût d’une machine de découpe laser à fibre CNC dépend également des fonctionnalités qu’elle offre. Certaines machines sont équipées de systèmes de chargement et de déchargement automatiques, tandis que d’autres offrent des capacités de découpe 3D. Les machines qui intègrent ces fonctionnalités peuvent être beaucoup plus chères que celles qui ne le font pas.
Précautions d’utilisation de la machine de découpe laser à fibre
1. Veuillez vous assurer que la prise de courant est en bon contact et que le fil de terre est mis à la terre de manière fiable !
2. Veuillez vous assurer que la tension de fonctionnement du refroidisseur est stable et normale !
Étant donné que les compresseurs de réfrigération sont sensibles à la tension d’alimentation, la tension de fonctionnement normale des produits standard de notre société est de 200 ~ 250 V (le modèle 110 V est de 100 ~ 130 V). Si une plage de tension de fonctionnement plus large est effectivement requise, elle peut être personnalisée séparément.
3. Une inadéquation de la fréquence d’alimentation peut endommager la machine !
Veuillez utiliser le modèle 50Hz ou 60Hz selon la situation réelle.
4. Pour protéger la pompe à eau de circulation, il est strictement interdit de fonctionner sans eau !
Le réservoir de stockage d’eau est vidangé avant d’emballer la nouvelle machine. Veuillez vous assurer que le réservoir d’eau est rempli d’eau avant de démarrer la machine, sinon la pompe à eau sera facilement endommagée. Lorsque le niveau d’eau dans le réservoir d’eau est inférieur à la plage verte (NORMAL) de la jauge de niveau d’eau, la capacité de refroidissement du refroidisseur diminue légèrement. Veuillez vous assurer que le niveau d’eau dans le réservoir d’eau se situe dans la plage verte (NORMALE) de la jauge de niveau d’eau. Il est strictement interdit d’utiliser la pompe de circulation pour le drainage !
5. Veuillez vous assurer que les canaux d’entrée et de sortie d’air du refroidisseur sont lisses !
La sortie d’air sur le refroidisseur doit être à au moins 1250px des obstacles et l’entrée d’air sur le côté doit être à au moins 500px des obstacles.
6. Le filtre à l’entrée d’air doit être nettoyé régulièrement !
Le filtre à poussière doit être démonté et nettoyé régulièrement. Un blocage grave du filtre à poussière peut entraîner un dysfonctionnement du refroidisseur.
7. Veuillez faire attention à l’impact de l’eau de condensation !
Lorsque la température de l’eau est inférieure à la température ambiante et que l’humidité ambiante est élevée, de l’eau de condensation est générée à la surface de la conduite d’eau en circulation et l’appareil est refroidi. Lorsque la situation ci-dessus se produit, il est recommandé d’augmenter la température de l’eau ou d’isoler les conduites d’eau et les composants à refroidir.
Paquet pour découpeuse de tôle laser
1. Emballage en contreplaqué sans fumigation, imperméable et résistant à l’humidité
2. L’alimentation laser est emballée séparément, doublée d’un film protecteur en plastique de boîte en mousse, et la partie extérieure est fixée et emballée avec une boîte en bois personnalisée
3. Les coins sont protégés avec du coton perlé doux pour éviter tout dommage pendant le transport.
4. L’ensemble de la machine est emballé avec un film étirable protecteur, et l’extérieur est fixé et emballé avec des barres d’acier pour garantir que la machine ne bougera pas.
5. Le plus à l’extérieur est une boîte en bois avec un gabarit fixe.
6. Boîte en bois au fond d’une douille en fer solide pour une manipulation facile
Certifications du laser à fibre de découpe de métal UNISTAR
Service et garantie
1. La garantie de qualité de la machine de découpe laser est de 3 ans (n’inclut pas les pièces d’usure)
2. Service en ligne 24 heures sur 24, si vous rencontrez un problème lors de l’utilisation de la machine de découpe laser à fibre, l’ingénieur résoudra en ligne pour vous dans la journée via la télécommande, le mobile, Skype ou la vidéo de conférence en ligne en ligne
3. Pendant la période de garantie, nous proposons des pièces gratuites remplacées (sans dommage humain) généralement la machine de découpe laser UNISTAR peut fonctionner pendant de nombreuses années, nous utilisons tous des pièces d’origine de qualité supérieure.
4. Offrez un service à l’étranger, si le client a besoin d’un service porte à porte pour la formation, installez la machine
Nous pouvons envoyer un service de formation d’ingénieur ou de technicien à l’étranger, veuillez offrir des frais de billets d’ingénieur, ainsi que le logement et les repas.
FAQ
Q : Comment connecter et utiliser la machine de découpe laser métal ?
A : Après avoir reçu la machine laser UNISTAR, dans la boîte à outils ont le manuel d’utilisation et d’installation de la machine, le client peut se référer à ces livres pour l’installation de la machine, en fait
La machine a juste besoin de connecter un refroidisseur d’eau, un compresseur d’air, des fils, une source laser.
D’autres sont bien assemblés, pendant le processus d’installation et d’exploitation, toute question ou assistance, le technicien résoudra en ligne pour vous.
Q : La machine peut-elle être personnalisée selon mes besoins ?
A : Bien sûr, UNISTAR a une équipe de conception plus forte et plus riche, ils peuvent vous offrir différentes solutions en fonction des demandes des clients.
Inclure la fonction de processus, la taille de la machine, les besoins de finition d’art et d’artisanat, la conception de l’apparence, etc.
Q : Comment puis-je savoir quel type de machine de découpe de feuilles laser à fibre ?
R : Veuillez nous indiquer les détails suivants : notre équipe de vente professionnelle vous recommandera la machine la mieux adaptée
1. Quel type de matériau devez-vous couper ?
2. Quelle épaisseur maximale de matériau doit être coupée ?
3. Dans quel secteur travaillez-vous ?
4. Quel est votre budget pour l’achat d’une découpeuse laser en métal pour un usage domestique ?
Q : Quel est le délai de livraison si nous achetons une machine chez vous
A : En tant que taille et spécification standard, le délai de livraison est de 15 jours ouvrables
Si vous avez besoin d’une grande taille ou d’une taille de machine personnalisée, le délai de livraison est d’environ 30 jours ouvrables.
Q : Votre entreprise a-t-elle un certificat faisant autorité ?
A : Oui, nos produits ont un certificat CE, FDA, COC, certificat Sabre. Nous exportons déjà de nombreux pays différents.
Quels types de conditions de paiement acceptez-vous ?
1. Par T/T
2. Par L / C à vue
3. Par Alibaba Paiement d’assurance-crédit
4. Par Western Union ou Paybal. etc
Au plaisir d'avoir de vos nouvelles
